無論將其用做指示器還是用來照明，LED的效率、可靠性和成本都是難超越的。白色LED用作照明光源就像它用LCD背景光源一樣，正在迅速普及，但是由于其正向電壓一般為3~5V，用一節電池驅動白色LED顯然存在種種困難。本設計利用單柵施密特倒相器，例如Texas Instruments 公司（www.ti.com）的SN74AUC1G14或者Fairchild 公司（www.fairchildsemi.com）的NC7SP14 的超低工作電壓性能（圖1）。當首先加上電池電源時，肖特基二極管D1導通，大家熟悉的施密特觸發器非穩態多頻振蕩器開始振蕩，振蕩頻率取決于定時元C2和R1。當IC1的輸出變?yōu)楦唠娢粫r，晶體管Q1導通，電感器L1中的電流開始逐漸增大。電感器電流的最大電平，即峰值電平為IL（PEAK）=（VBATT-VCE（SAT））×tON/L1，式中VBATT為所加的電池電壓，VCE（SAT）為Q1的飽和電壓，而tON為施密特觸發器輸出高電平脈沖的持續時間。如果Q1的飽和電壓譬如說低于50 mV，則可以忽略VCE（SAT）并將公式簡化為IL（PEAK）=VBATT×tON/L1。

　　在tON結束時，倒相器輸出變?yōu)榈碗娢?，Q1截止，電感器L1兩端的電壓極性反轉。由此產生的“逆轉”電壓立即使Q1的集電極電壓升高到超過VBATT，并使串聯的LED和D2正向偏置。這一動作使LED因有等于IL（PEAK）的最大正向電流流過而發光，并將IC1的供電電壓VBOOT升高到比VBATT還大的一個二極管壓降。此時D1是反向偏置的，而且反向偏置的時間與電路保持振蕩的時間相同。由此產生的IC1的“自舉”電源電壓確保非穩態多頻振蕩器即使在VBATT降低到很低電平時仍能夠繼續工作。C2的電容值和R1的阻值應選擇得能產生幾微秒的時間常數，從而允許電感器L1的電感值很小。例如，一個參數值分別為C2=68 pF，R1=39 kΩ和L1=47μH的測試電路在VBATT=1V時產生約為150 kHz的工作頻率。由此得到的tON=3μs這一參數值可導致約為65 mA的峰值電感器電流，并使白色LED產生極高的亮度。即使VBATT小至500 mV，相應的33 mA峰值電流仍可產生足夠的LED發光強度。

　　為了在最低電源電壓下維持高峰值電流，并因而產生足夠的LED亮度，電感值應該盡可能小些。然而，L1也不能太小，否則峰值電流在VBATT為最大值時就可能超過LED的額定最大電流。切記電感器應該有足夠大的額定電感值，以保證其在最大峰值電流值時不會飽和。開關晶體管Q1應該具有很低的飽和電壓，以便將損耗降到最低并產生盡可能最高的峰值電流。增加D3和C4兩個元件，能使電路產生一個輔助電源電壓VAUX，供用來驅動低功耗電路，而不會對LED的亮度產生不利影響。在電池電壓為1V時，該測試電路能使白色LED產生良好的發光強度，并可向輔助負載輸出4.7V電壓和幾乎1.5 mA的電流。即使在VBATT=500 mV時，該測試電路也可為10kΩ負載提供340 μA的電流，并維持足夠大的LED亮度。要注意的是，IC1無法從輔助電路獲得供電，因為VAUX很容易超過所建議的兩類器件的最大額定電壓。

　　最小啟動電壓主要取決于用做D1的器件。采用高質量肖特基二極管的種種測試表明，最小加電電壓只有800mV。你只要用pnp晶體管Q2替代D1，就可進一步降低最小啟動電壓電平（圖1b）。這種改進使得測試電路在室溫下僅需650 mV就可以啟動。但要注意的是，Q2的集電極-基極結在靜態條件下變成正向偏置，從而造成其基極偏置電阻浪費電能。該電路盡管非常簡單，但卻能使高亮度LED產生引人入勝的效果。Lumileds公司（www.lumileds.com）生產的Luxeon系列LED能使該電路顯示出其威力。在將L1降低到10μH和VBATT=1V的條件下，該電路能在Luxeon LXHL-PW01白色LED中產生了220 mA的峰值電流，從而產生耀眼的光強度。

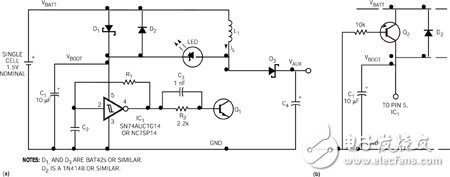

　　圖1 這一電路利用超低電池電壓，可使白色LED產生耀眼的強度 （a）。經過一項改進之后，該電路可以使用更低的電池電壓 （b）。
