為了提高圖形信息的顯示速度，并得到更多的顯示效果，文章基于FG_V1.2單片機開發板，依據OLED12864顯示屏的操作時序要求，用51單片機實現了基于0.96英寸OLED屏的顯示系統設計。經實際測試表明，其具有比12864LCD模塊更快的刷新速度和更好的顯示效果。

　　OLED（Organic Light Emitting Display）顯示技術是比液晶顯示技術更為先進的新一代平板顯示技術，其被業界公認為是繼LCD、PDP之后最理想和最具發展前景的第三代顯示技術。相比于液晶顯示技術，其具有超輕薄、高亮度、廣視角、自發光、響應快、抗震強、功耗低、適應溫度范圍寬，可實現柔性顯示等優越性能，有“夢幻顯示器” 的美譽，可廣泛應用于通信、計算機、消費電子、工業應用、商業、交通等領域。在顯示輸出方面，目前主要采用3種方式，即：圖形、數字或?qū)Ｓ梅枺?a target="_blank">嵌入式領域，顯示常采用LED、數碼管及液晶顯示器。前兩種實現簡單，但顯示內容不夠豐富。LCD顯示器雖能顯示較為豐富的內容，但其響應慢（出現殘像），且亮度相對較低。OLED則響應較快，其響應速度可達液晶的1000倍以上，且OLED無需背光，亮度高，在功耗、視角等方面也均優于LCD顯示器，鑒于此，OLED顯示屏越來越廣泛地應用在日常生活當中。

　　該文以宏晶公司的STC89C52單片機為控制核心，信意電子科技提供的0.96寸OLED模塊為顯示輸出設備，在Keil環境下編寫OLED顯示模塊驅動程序，并下載Hex文件至單片機，從而實現OLED顯示系統設計。

　　1 實現原理

　　文中所采用的OLD模塊具有和12864LCD相同的分辨率，但其在單位面積上具有更多的像素點。該模塊的驅動芯片是SSD1306Z，它是一款專門用于驅動OLED點陣屏的COMS芯片，其包含128個段和64個公共端。為了能夠通過外部控制器向其寫入用于顯示的數字信息，其對外提供了8個數據引腳和 5個控制腳，并向用戶提供了4種總線接口。文中所采用的OLED模塊可實現SPI和IIC兩種總線接口模式，默認為SPI模式。在SPI模式下，僅有數據引腳的低2位和控制引腳的CS#，D/C#和RES#與單片機進行接口。為了能讓OLED具有豐富的顯示效果和靈活簡便的操作方式，SSD1306Z向用戶提供了豐富的操作指令集，另外還向用戶提供了128x64位的GDDRAM（Graphic Display Data RAM）。由于所采用的OLED不帶字庫，因此無論是顯示圖形還是顯示漢字，均需通過取模軟件進行編碼，然后按SPI協議，將對應的編碼按照所確定的地址模式寫入對應的CDDRAM中。編碼原理如圖1所示。圖1給出了16*8編碼格式的字符‘A’，由于8行為一頁，因此其占據2頁的高度，而寬度則占據8 列。圖1中的每一個方格代表一位，若要顯示則置1，反之置0。向GDDRAM當中送數據時，先通過指令確定操作所需的地址模式及存儲器的地址，然后先寫 ‘A’的第2頁的編碼，再寫其第3頁的編碼，即可完成編碼的寫入操作。圖1所對應的編碼為0x00，0x00，0xe0，0x 9c，0xf0，0x80，0x00，0x00，0x08，0x0f，0x08，0x00，0x00，0x0b，0xoe，0x08，編碼時高位在下，低位在上。同理，可得對任意漢字的編碼。

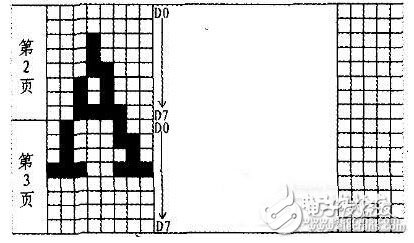

　　圖1：OLED字符編碼

　　2 時序分析

　　操作時序?yàn)镮C芯片的可靠工作提供了正確的節拍，因此操作時序正確與否將直接影響芯片的工作狀態，文中OLED模塊默認工作方式為4線SPI，其操作時序如圖2所示。圖2上部分為操作一位對應的時序，下部分為操作一個字節所對應的時序，由圖2可知當發送一個字節時，先發該字節的最高位，最后發最低位。

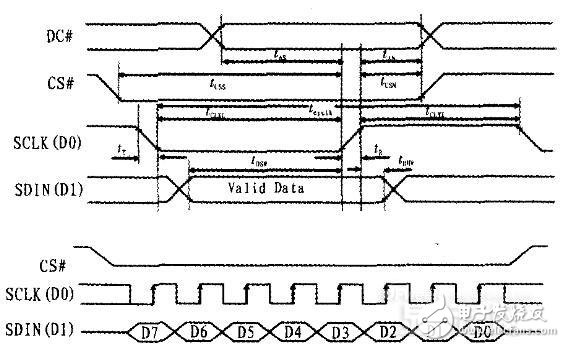

　　圖2：4線SPI操作時序圖

　　圖2中，CS#為OLED片選信號線，低電平有效，在芯片有效后，可通過拉低或拉高D/C#來決定是進行命令寫入操作還是進行數據寫入操作，在時鐘 SCLK拉高之前建立D/C#信號，其建立時間為tAS，SDIN在SCLK低電平有效，并在SCLK上升沿時進行數據的讀取，數據保持時間為tDHW，之后可發生數據交換，為下次數據讀取作準備。圖2中具體的時序特性如表1所示。
