操作時序永遠使用是任何一片IC芯片的最主要的內容。一個芯片的所有使用細節都會在它的官方器件手冊上包含。所以使用一個器件事情，要充分做好的第一件事就是要把它的器件手冊上有用的內容提取，掌握。

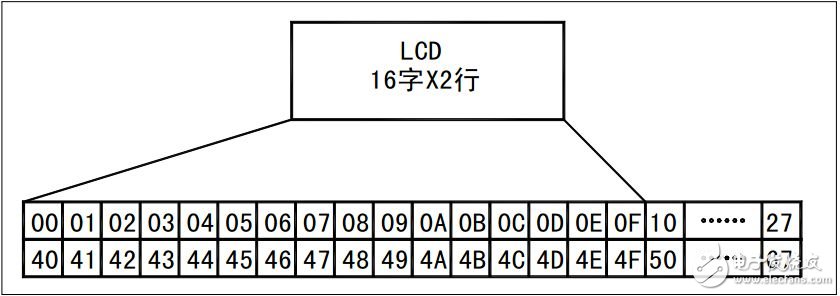

　　lcd1602是一種工業字符型液晶，能夠同時顯示16x02即32個字符。lcd1602液晶顯示原理 lcd1602液晶顯示的原理是利用液晶的物理特性，通過電壓對其顯示區域進行控制，有電就有顯示，這樣即可以顯示出圖形。

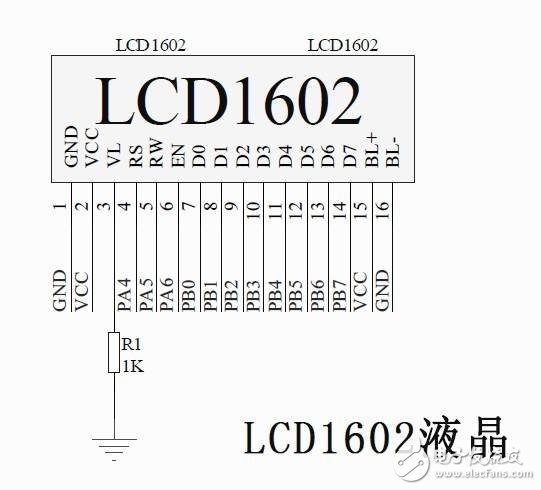

　　lcd1602幾個重要的時序圖管腳：

　　時序圖3腳：VL，液晶顯示偏壓信號，用于調整 lcd1602的顯示對比度，一般會外接電位器用以調整偏壓信號，注意此腳電壓為0時可以得到最強的對比度。

　　時序圖4腳：RS，數據/命令選擇端，當此腳為高電平時，可以對1602進行數據字節的傳輸操作，而此腳為低電平時，則是進行命令字節的傳輸操作。命令字節，即是用來對lcd1602的一些工作方式作設置的字節;數據字節，即使用以在1602上顯示的字節。值得一提的是，lcd1602的數據是8位的。

　　時序圖5腳：R/W，讀寫選擇端。當此腳為高電平可對lcd1602進行讀數據操作，反之進行寫數據操作。

　　時序圖6腳：E，使能信號，其實是lcd1602的數據控制時鐘信號，利用該信號的上升沿實現對lcd1602的數據傳輸。

　　時序圖7~14腳：8位并行數據口，使得對lcd1602的數據讀寫大為方便。

　　lcd1602操作時序圖：

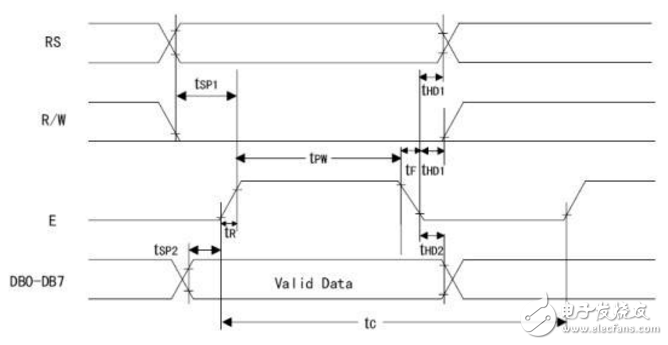

lcd1602操作寫時序圖

　　1、當我們要寫指令字，設置lcd1602的工作方式時：需要把RS置為低電平，RW置為低電平，然后將數據送到數據口D0~D7，最后E引腳一個高脈沖將數據寫入。

　　2、當我們要寫入數據字，在lcd1602上實現顯示時：需要把RS置為高電平，RW置為低電平，然后將數據送到數據口D0~D7，最后E引腳一個高脈沖將數據寫入。

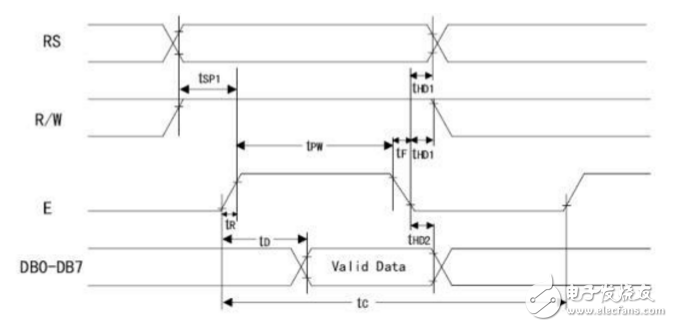

lcd1602操作讀時序圖

　　如何看懂lcd1602時序圖：

　　1、注意時序圖時間軸，如果沒有標明（其實大部分時序圖也都是不標明的），那么從左往右的方向?yàn)闀r(shí)間正向軸，即時間在增長。

　　2、看懂時序圖所需的一些常識：

　?。?）時序圖最左邊一般是某一根引腳的標識，表示此行圖線體現該引腳的變化。

　?。?）時序圖有線交叉狀的部分，表示電平在變化。

　?。?）兩條平行線分別對應高低電平，也正好吻合（2）中電平變化的說法。

　?。?）圖中下部密封的菱形部分，注意要密封，表示數據有效，Valid Data這個詞也顯示了這點。

　　3、看時序圖需要十分嚴重注意的是，時序圖里各個引腳的電平變化，基于時序圖的時間軸是一致的。一定要嚴格按照時序圖時間軸的增長方向來精確地觀察時序圖。要讓器件嚴格的遵守時序圖的變化。在類似于18B20這樣的單總線器件對此要求尤為嚴格。

　　4、以上幾點，并不是lcd1602的時序圖所特有的，絕大部分的時序圖都遵循著這樣的一般規則，所以我們應該習慣于這樣的規則。

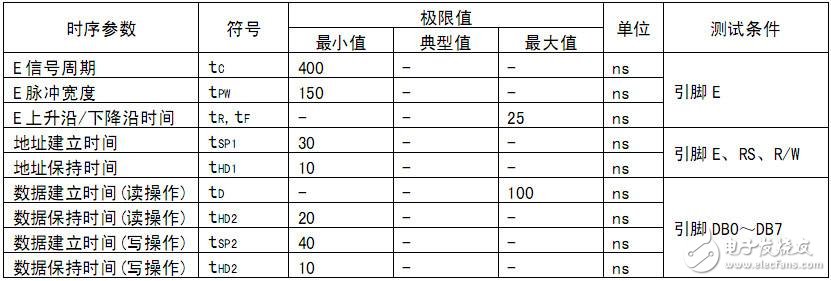

　　也許你還注意到了上面的時序圖有許多關于時間的標注，這也是個十分重要的信息，這些時間的標注表明了某些狀態所要維持的最短或最長時間。因?yàn)槠骷墓ぷ魉俣纫彩怯邢薜?，一般都跟不上主控芯片的速度，所以它們直接之間要有時序配合。
