摘要：針對環境監測系統布線復雜、數據的實時性和準確性低等問題，提出了一種基于ZigBee技術的分布式傳感器網絡平臺。選用SHT75傳感器實現對監測點溫濕度信息的精準采集，并通過由CC2530芯片和CC2591射頻前端組建的ZigBee網絡完成數據的遠距離傳輸和匯聚。數據經過閾值比較，可以進行聲光報警或GSM短信報警。同時，采集的溫濕度信息將通過Z-ScnsorMonitor軟件在PC端實時顯示和存儲。本系統提高了數據的實時性和可靠性，降低了環境監測成本。

引言

無線傳感器網絡(Wireless Sensor Network，WSN)作為物聯網的一種未梢網絡和感知延伸層，已經廣泛應用于汽車電子、工業控制、家庭自動化和環境監測等領域。然而，現有的環境監測系統往往存在通信距離短、覆蓋面小、數據準確性低、設備體積龐大等缺陷。同時，由于監測點大部在野外、機房、企業排污點等無人值守的地方，需要工作人員定期到現場檢查設備的運行狀態并維護，因此數據的實時性和故障排除的及時性得不到保證。鑒于此，本文設計了一種基于ZigBee技術的分布式傳感器網絡(DSN)平臺，采用分布式采集，集中式管理策略，并以采集環境溫濕度信息為例，實現了遠距離的實時溫濕度精準采集。

1 系統總體結構和功能

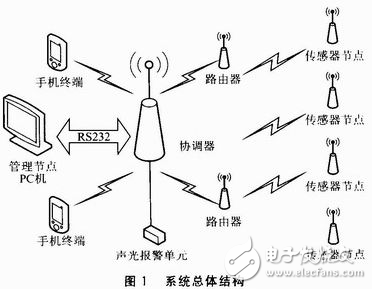

系統采用模塊化設計思想，根據無線傳感器網絡的系統架構定義了傳感器節點、匯聚節點(協調器和路由器)和管理節點等三類功能單元，系統總體結構如圖1所示。傳感器節點根據監測需要分布在不同地點，具有小巧、可移動和自適應等特性。無線傳輸網絡負責對采集的數據進行實時傳輸、路由中繼和匯聚等，包括ZigBee無線傳感器網絡和GSM移動通信網絡。管理節點可以采用手機、PDA、嵌入式處理器或PC機等，這里采用PC機接收監測點信息，并提供人機交互操作接口，實現環境數據的實時顯示和存儲；采用手機終端實現異地監控和報警。

2 系統硬件電路設計

2．1 無線傳輸單元

無線傳輸單元是系統設計的核心，采用CC2530芯片作為系統的MCU，它是TI公司針對2．4GHz ISM頻段推出的第二代支持ZigBee／IEEE 802．15．4協議的片上系統集成芯片。CC2530內部集成了增強型的8051內核，8路輸入的12位ADC以及看門狗定時器等，故只需很少的外圍電路即可構建一個簡單的ZigBee節點。其中，必備的外圍電路包括晶振電路、電源電路、復位電路、無線收發電路等。由于技術相對成熟，這里不再贅述，可參看參考文獻。

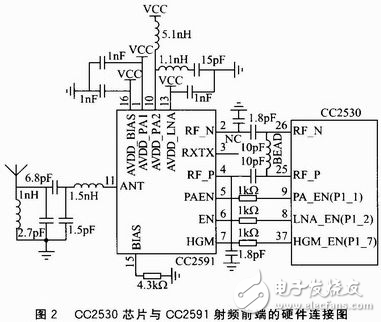

為保證網絡的傳輸質量，擴大網絡的覆蓋面積，選用TI公司的高性價比、高集成度的2．4 GHz射頻前端CC2591。它適合于低功耗、低電壓的無線傳輸系統。CC2591內部集成的功率放大器(PA)輸出功率可達+22dBm，保證了信號的大功率輸出；同時，還集成了接收靈敏度為6 dB的低噪聲放大器(LNA)?；谝陨咸匦?，采用CC2591射頻前端的ZigBee節點在無障礙情況下的傳輸距離可達500～800m，是原來距離的10倍以上，網絡覆蓋面積大大增強。CC2530芯片與CC2591射頻前端的硬件連接圖如圖2所示。

使用CC2591的4個數字引腳PAEN、EN、HGM、RXTX控制芯片的狀態。接收信號時，當HGM=1采用高增益模式，增益為11dB；HGM=0采用低增益模式，增益為1 dB；發射信號時，無論HGM為1或0或懸空，信號均放大。另外，CC2591的RF_P、RF_N引腳須與CC2530的RF_P、RF_N對應連接，保證RF_P、RF_N在發送期間能從功率放大器輸出正／負向射頻信號，在接收期間能輸入正／負向射頻信號到低噪聲放大器。

2．2 數據采集單元

傳統溫濕度采集往往采用溫度傳感器DS18B20和濕度傳感器HS1101相結合的方式，存在數據融合算法復雜、準確性低等缺點。采用基于CMOSens技術的新型數字式溫濕度傳感器SHT75不僅提高了數據采集的精度，而且保證了系統的長期穩定性。其相對測濕精度為±1．8％RH，而在25℃時的測溫精度可以達到±0．3℃，因此特別適合于特殊環境下溫濕度的精準采集。

SHT75采用4引腳單排直插式封裝，供電范圍為2．4～5．5 V，溫濕度采集電路電路如圖3所示。DATA引腳為雙向的串行數據收發引腳，可以接CC2530的任意GPIO實現數據通信，這里連接引腳P0_3。另外，為避免信號沖突，CC2530應采用低電平驅動DATA引腳，故連接了一個10 kΩ的上拉電阻，當CC2530輸出低電平時，將信號拉至高電平驅動DATA引腳。SCK為串行時鐘輸入引腳，連接至CC2530的P0_2引腳實現同步通信，控制讀出溫濕度數據。

鑒于CC2530最小系統的可拓展件，每個傳感器節點可以連接1～3個傳感器。同時，為了便于CC2530和GPIO的數據傳輸，所有ZigBee節點的應用程序必須保證多個數據鏈路，而兩個對等ZigBee節點間則使用同一無線信道來和多個接口創建虛擬鏈路，以降低系統的成本。

2．3 報警單元

系統的報警單元采用聲光報警和遠程短信報警相結合的方式，確保報警的及時準確，無漏警。

對于聲報警電路，鑒于無源蜂鳴器的頻率可調，系統采用無源蜂鳴器實現溫濕度的區別報警。由于CC2530的I／O引腳電流最大只有20 mA，驅動能力有限，故采用一個PNP型三極管8550放大電流來驅動蜂嗚器。當溫濕度超過安全閾值時，通過特定程序?qū)ν廨敵霾煌l率的驅動方波，發出不同報警信號。光報警電路采用普通發光二極管即可實現，其正極通過限流電阻接3．3 V電源，確保灌電流不超過MCU的允許值，負極可直接接到CC2530的GPIO。聲光報警電路如圖4所示，兩者相互配合，可以更好地實現溫濕度的區別報警。
