數碼顯示電路
十字路口要有數字顯示，作為倒時提示，以便人們更直觀地把握時間。具體為：當某方向綠燈亮?xí)r，置顯示器為某值，然后以每秒減1，計數方式工作，直至減到數為“0”，十字路口綠、黃、紅燈變換，一次工作循環結束，而進入下一步某方向的工作循環。
倒計時顯示采用七段數碼管來顯示，它由4511譯碼器驅動，顯示減法計數器4516的輸出值。七段數碼管有共陰極和共陽極兩種接法，本設計電路中采用共陰極數碼管，即把七段數碼管內的所有發光二極管的陰極都接地時，數碼管才能被點亮。此外在設計電路時，在七段數碼管的每一段串聯510Ω的電阻，以限制流經每一段的電流，否則電流太大，容易燒毀發光二極管。
由于目前減法計數器4516輸出的是一個小于10的十六進制數據，而該數據的顯示要采用七段數碼管來顯示，所以在這兩者之間需要有一個專門的譯碼器，來完成BCD碼到七段的譯碼。該譯碼器不但要完成譯碼功能，還有相當?shù)尿?qū)動能力。基于該原因，本系統選用CD4511譯碼器，來驅動七段數碼管。CD4511的輸出是低電平有效，即輸出為0時，對應字段點亮；輸出為1時，對應字段熄滅。A、B、C、D接收4516的輸入，QA、QB、QC、QD、QE、QF、QG輸出分別驅動七段數碼管的a、b、c、d、e、f和g段。
當電路開始工作時，首先東西方向綠燈對應的數碼顯示器顯示值為9，與此同時南北方向的紅燈對應的數碼管顯示器由12逐步遞減，當9減到0時，然后跳變?yōu)辄S燈對應的數碼顯示器顯示值3，而此時南北方向的紅燈對應的數碼管顯示值已由12減到3，正好實現黃燈與紅燈的同步功能，當3減到0時跳變?yōu)榧t燈對應的數碼顯示器顯示，其值為12，反復循環。其電路原理圖如圖2-7所示。

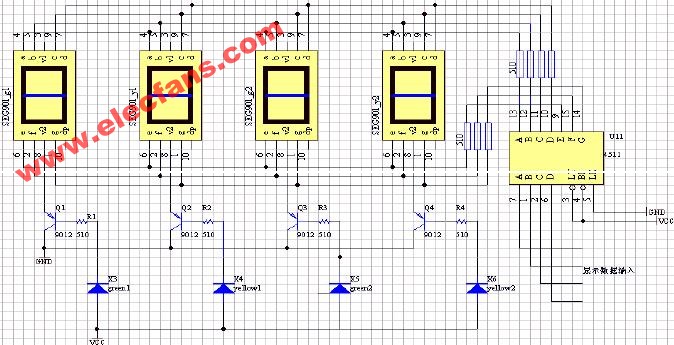

圖7 顯示電路原理圖
