光敏電阻原理

光電器件是將光能轉換為電能的一種傳感器件, 它是構成光電式傳感器最主要的部件。 光電器件響應快、結構簡單、 使用方便, 而且有較高的可靠性, 因此在自動檢測、計算機和控制系統中, 應用非常廣泛。 ?
??????? 光電器件工作的物理基礎是光電效應。 在光線作用下, 物體的電導性能改變的現象稱為內光電效應, 如光敏電阻等就屬于這類光電器件。在光線作用下, 能使電子逸出物體表面的現象稱為外光電效應, 如光電管、光電倍增管就屬于這類光電器件。

在光線作用下, 能使電子逸出物體表面的現象稱為外光電效應, 如光電管、光電倍增管就屬于這類光電器件。在光線作用下, 能使物體產生一定方向的電動勢的現象稱為光生伏特效應, 即阻擋層光電效應, 如光電池、 光敏晶體管等就屬于這類光電器件。 ?
??????? 一、 光敏電阻?
?????? １． 光敏電阻的結構與工作原理?
??????? 光敏電阻又稱光導管, 它幾乎都是用半導體材料制成的光電器件。 光敏電阻沒有極性, 純粹是一個電阻器件, 使用時既可加直流電壓, 也可以加交流電壓。無光照時, 光敏電阻值（暗電阻）很大, 電路中電流（暗電流）很小。

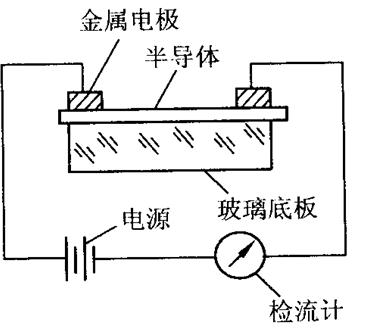

當光敏電阻受到一定波長范圍的光照時, 它的阻值（亮電阻）急劇減少, 電路中電流迅速增大。 一般希望暗電阻越大越好, 亮電阻越小越好,此時光敏電阻的靈敏度高。 實際光敏電阻的暗電阻值一般在兆歐級, 亮電阻在幾千歐以下。 ???? 圖8 - 1 為光敏電阻的原理結構。它是涂于玻璃底板上的一薄層半導體物質, 半導體的兩端裝有金屬電極, 金屬電極與引出線端相連接, 光敏電阻就通過引出線端接入電路。 為了防止周圍介質的影響, 在半導體光敏層上覆蓋了一層漆膜, 漆膜的成分應使它在光敏層最敏感的波長范圍內透射率最大。

光敏電阻的結構圖

??????? ２． 光敏電阻的主要參數?
????? （１） 暗電阻光敏電阻在不受光時的阻值稱為暗電阻, 此時流過的電流稱為暗電流。 ?
????? （２） 亮電阻光敏電阻在受光照射時的電阻稱為亮電阻, 此時流過的電流稱為亮電流。 ??
????? （３） 光電流亮電流與暗電流之差稱為光電流。 ?
?????? ３． 光敏電阻的基本特性?

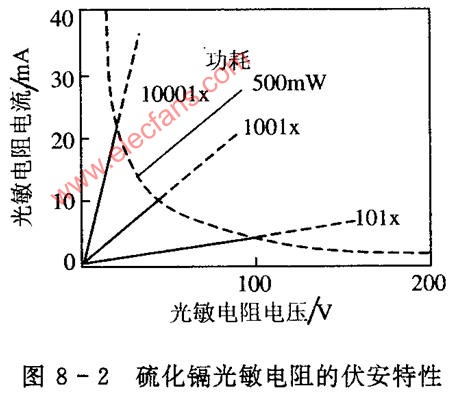

????? （1） 伏安特性在一定照度下, 流過光敏電阻的電流與光敏電阻兩端的電壓的關系稱為光敏電阻的伏安特性。圖8 - 2 為硫化鎘光敏電阻的伏安特性曲線。 由圖可見, 光敏

硫化鎘光敏電阻的伏安特性曲線

??????? 電阻在一定的電壓范圍內, 其I-U曲線為直線，說明其阻值與入射光量有關, 而與電壓、電流無關。 ?

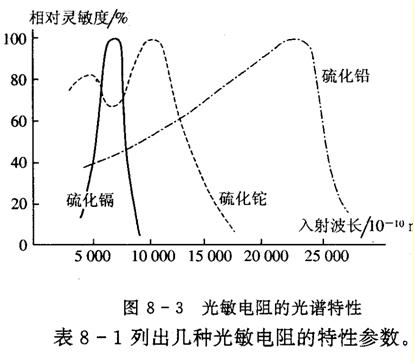

???? （2） 光譜特性光敏電阻的相對光敏靈敏度與入射波長的關系稱為光譜特性, 亦稱為光譜響應。 圖8 - 3 為幾種不同材料光敏電阻的光譜特性。 對應于不同波長, 光敏電阻的靈敏度是不同的。從圖中可見硫化鎘光敏電阻的光譜響應的峰值在可見光區域, 常被用作光度量測量（照度計）的探頭。而硫化鉛光敏電阻響應于近紅外和中紅外區, 常用做火焰探測器的探頭。 ?

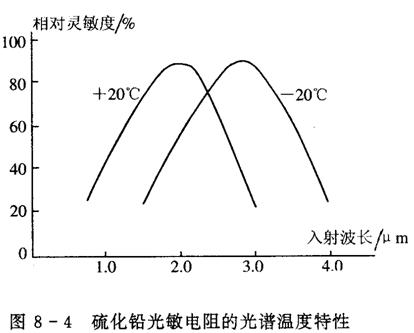

????? （3） 溫度特性溫度變化影響光敏電阻的光譜響應, 同時, 光敏電阻的靈敏度和暗電阻都要改變, 尤其是響應于紅外區的硫化鉛光敏電阻受溫度影響更大。 圖8 - 4 為硫化鉛光敏電阻的光譜溫度特性曲線, 它的峰值隨著溫度上升向波長短的方向移動。因此, 硫化鉛光敏電阻要在低溫、恒溫的條件下使用。 對于可見光的光敏電阻, 其溫度影響要小一些。 ?
