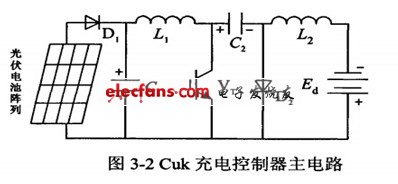

充電控制器作為光伏電池和鉛酸蓄電池的接口電路，一般都希望讓其工作在最大功率點，實現更高的效率，但是在實現最大功率點跟蹤（MPPT）的同時，還需要考慮進行蓄電池充電控制。目前常用的主電路拓?fù)渲饕薪祲盒碗娐罚˙uck）變換器、升壓型電路（Boost）變換器、丘克電路（Cuk）變換器等。一般光伏電池輸出電壓波動較大，而Buck變換器或Boost變換器只能進行降壓或升壓變換，受此影響，光伏電池不能在大范圍內完全工作于最大功率點，從而造成系統效率下降。同時，Buck變換器輸入電流紋波較大，如果輸入端不加一個儲能電容就會使系統工作在斷續狀態下，從而導致光伏電池輸出電流時斷時續，不能處于最佳工作狀態；而Boost變換器輸出電流紋波較大，用此電流對蓄電池進行充電，不利于蓄電池的使用壽命；Cuk變換器同時具有升壓和降壓功能，將Cuk變換器應用于光伏系統充電控制器中，可以在較大范圍內實現最大功率點跟蹤，有利于系統效率的提高。因此，常選用Cuk變換器作為充電控制器的主電路，其系統拓?fù)淙鐖D3-2所示。

　　Cuk變換器在負載電流連續的情況下，其電路的穩態過程有：

　　1、開關管Vr導通期間

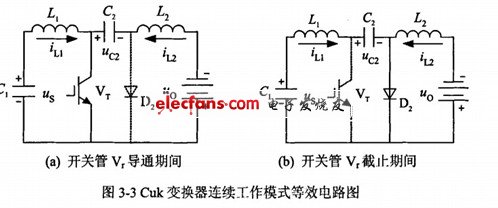

　　此期間開關管Vr導通，電容C2上的電壓使二極管D2反偏而截止，這時輸入電流iL2使Ll儲能；C2的放電電流iL2使L2儲能，并供電給負載，如圖3-3（a）所示。

　　2、開關管Vr截止期間此期間開關管Vr截止，二極管D2正偏而導通，電源和Ll的釋能電流iLl向C2充電，同時L2的釋能電流iL2以維持負載，如圖3.3（b）所示。因此，Vr截止期間C2充電，Vr導通期間C2向負載放電，C2起能量傳遞的作用。

　　3.4 太陽能草坪燈的電路原理

　　太陽能草坪燈的電路原理比較簡單。下面我們具體介紹一種簡單的太陽能草坪燈的電路原理。它的控制器就是采用升壓電路來實現的。

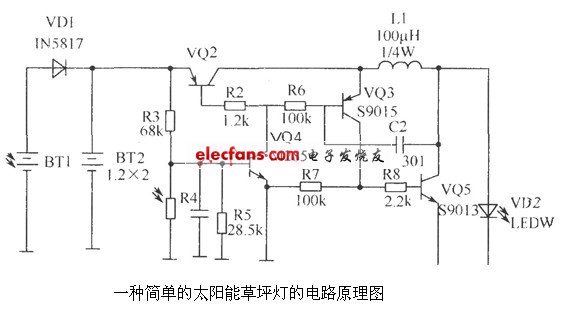

　　元器件選擇：BT1選用3.8V/80mA太陽能電池板，單晶硅為好，多晶硅次之；BT2選用兩節1.2V/600mA Ni-Cd電池，如需要增大發光度或延長時間，可相應提高太陽能板及電池功率。VQ2、VQ3、VQ5的β在200左右，VQ4需β值大的晶體管。VD1盡量選管壓低的，如鍺管或肖特基二極管。LED可選用白、藍、綠色超高亮度散光或聚光。當選用紅黃橙等低壓降LED時，電路需重新設定。R3、R5建議選用1%精度電阻；R4用亮阻10kΩ～20kΩ，暗阻1MΩ以上的光敏電阻。其他電阻可選用普通碳膜（1/4）W、（1/8）W電阻。L1用（1/4）W色電感，直流阻抗要小。

　　該電路的工作原理：白天有太陽光時，由BT1把光能轉換為電能，由VD1對BT2充電，由于有光照，光敏電阻呈低阻，VQ4 b極為低電平而截止。當晚上無光照時光敏電阻呈高阻，VQ4導通，VQ2 b極為低電平也導通，由VQ3、VQ5、C2、R6、L1組成的DC升壓電路工作，LED得電發光。

　　DC升壓電路其核心就是一個互補管振蕩電路，其工作過程為：VQ2導通時電源通過L1、R6、VQ4向C2充電，由于C2兩端電壓不能突變，VQ3 b極為高電平，VQ3不導通，隨著C2的充電其壓降越來越高，VQ3 b極電位越來越低，當?shù)椭罺Q3導通電壓時VQ3導通，VQ5相繼導通，C2通過VQ5 ce結、電源、VQ3 eb結（由于VQ2導通，我們假設其ec結短路，VQ3 e極直接電源正極）放電。

　　當放完電后VQ3截止，VQ5截止，電源再次向C2充電，之后VQ3導通，VQ5導通，C2放電，如此反復，電路形成振蕩，在振蕩過程中，VQ5導通時電源經L1和VQ5 ce結到地，電流經L1儲能，VQ5截止時L1產生感應電動勢，和電源疊加后驅動LED，LED發光。本可以提高電池電壓直接驅動LED，以提高效率，但電池電壓提高，相應的太陽能電池價格也大幅提高，只要電路元件設置合適，其效率還是可以接受的。當白天充電不夠時（如遇上陰雨天等），BT2可能發生過放電，這樣會損壞電池，為此特加R5構成過放保護：當電池電壓降至2V時，由于R5的分壓使VQ4基極電位不足以使VQ4導通，從而保護電池。增加R5會影響VQ4的導通深度。

　　4 光源優勢及選擇

　　目前多數草坪燈選用LED作為光源，LED壽命長，可以達到100000小時以上，工作電壓低，非常適合應用在太陽能草坪燈上。特別是LED技術已經經歷了其關鍵的突破，并且其特性在過去5年中有很大提高，其性能價格比也有較大的提高。另外，LED由低壓直流供電，其光源控制成本低，使調節明暗，頻繁開關都成為可能，并且不會對LED的性能產生不良影響。還可以方便地控制顏色，改變光的分布，產生動態幻景，所以它特別適用在太陽能草坪燈上。

　　但是LED有它許多固有的特性，使用時如果不注意就會造成不良后果。LED目前市場上銷售的發光效率僅能達到15lmW，只能達到三色基色高效節能燈1/3，三色基色高效節能燈的發光效率可以達到50－60lmW，從價格上看，目前生產每1m的成本：三色基色高效節能燈（含電子鎮流器）0.022元，2002年φ5mm白光LED價格為1.9－3.0元，目前生產每1m的成本價格相差懸殊。從使用壽命上看，三色基色高效節能燈（含電子鎮流器）的壽命可以達到6000h，LED可以達到100000h以上，從表面上看LED壽命是三色基色高節能燈（含電子鎮流器）的幾十倍，但是事實并非如此。目前太陽能草坪燈大多數采用超高亮白光LED，它在20mA下超高亮白光LED光通維持率達到初始強度50%的時間（壽命）不到10000h，復旦大學電光源所曾經證明上述論點。這就是說，目前在許多情況下LED并非最好的太陽能草坪燈光源，除非它是低檔的使用年限僅1－2年的太陽能草坪燈，或者是1W以下的太陽能草坪燈。對于1W以上的太陽能草坪燈，最好使用三色基色高效節能燈。目前有一些太陽能草坪燈用30－40只超高亮白光LED，輸入功率2W以上，在這種情況下如果用三色基色高效節能燈，價格只有LED的1/10，光通量是原來的4倍，可喜的是現在已經研制成功2－10W的低壓直流三色基色高效節能燈，壽命可以達到6000h。

　　根據上面分析，我們認為1W以下的小功率太陽能草坪燈，有調節明暗，頻繁開關的功能，一般應該使用LED作為光源。但是在使用超高亮白光LED時特別要注意光通維持率問題，否則容易引起質量事故。對于功率較大的太陽能草坪燈，目前使用三色基色高效節能燈比較合理。這里要強調的是，以上結論僅僅是目前的分析，當LED技術水平提高以后，價格下降，以上結論需要調整。

　　5 遇到的問題

　　5.1 光敏傳感器

　　太陽能草坪燈需要光控開關，設計者往往會用光敏電阻來自動開關燈，實際上太陽能電池本身就是一個極好的光敏傳感器，用它做光敏開關，特性比光敏電阻好。對于僅僅使用一只1.2VNi－Cd電池的太陽能草坪燈來說，太陽能電池組件由四片太陽能電池串聯組成，電壓低，弱光下電壓更低，以至天沒有黑電壓已經低于0.7V，造成光控開關失靈。在這種情況下，只要加一只晶體管直接耦合放大，即可解決問題。

　　5.2 按蓄電池電壓高低控制負載大小

　　太陽能草坪燈往往對連續陰雨可維持時間要求很高，這就增加系統成本。我們在連續陰雨蓄電池電壓降低時減少LED接入個數，或者減少太陽能草坪燈每天的發光時間，這樣就能減少系統成本。

　　5.3 太陽能電池封裝形式

　　目前太陽能電池的封裝形式主要有兩種，層壓和滴膠。層壓工藝可以保證太陽能電池工作壽命25年以上，滴膠雖然當時美觀，但是太陽能電池工作壽命僅僅1－2年。因此，1W以下的小功率太陽能草坪燈，在沒有過高壽命要求的情況下，可以使用滴膠封裝形式，對于使用年限有規定的太陽能草坪燈，建議使用層壓的封裝形式。

　　5.4 閃爍變光

　　漸亮漸暗是節能的好辦法，它一方面可以增加太陽能草坪照射效果，另一方面可以通過改變閃爍占空比控制蓄電池平均輸出電流，延長系統工作時間，或者在同等條件下，可減小太陽能電池的功率，成本將大幅度下降。

　　5.5 三色基色高效節能燈的開關速度

　　這個問題非常重要，它甚至決定著太陽能草坪燈的使用壽命，三色基色高效節能燈啟動時有高達10－20倍的啟動電流，系統在承受這樣大的電流情況下可能電壓有大幅度下降，太陽能草坪燈無法啟動或者反復啟動，直至損壞。

　　5.6 升壓電路效率的提高及對LED燈的影響

　　小功率太陽能草坪燈一般都有升壓電路，如果采用振蕩電路，電感升壓。電感采用標準色碼電感器，標準色碼電感器中使用開放磁路，磁通損失大，所以電路效率低。如果采用閉合磁路制造電感升壓，如磁環，升壓電路效率將有很大提高。LED的特性接近穩壓二極管 ，工作電壓變化0.1V，工作電流可能變化20mA左右。為了安全，普通情況下使用串聯限流電阻，極大的能量損失顯然不適合太陽能草坪燈，并且LED亮度隨工作電壓變化，而且一定要自動限流，否則將損壞LED。一般LED的峰值電流50－100mA，反高能電池反接或者蓄電池空載，升壓電路峰值電壓過高時很可能超過這個極限，損壞LED。
