熒光燈與LED相比較

　　LED的工作原理與熒光燈完全不同。單獨電子會在半導體材料的p-n結上跳動(由n區到p區)。有些半導體(如鎵)的帶隙十分寬闊，電子需要相當大的能量才能跳過p-n結。每個電子與原子復合，就會發射出一種光粒子，稱為“光子”。由于所有光線都在結點上一個十分細小的空間內產生，所以只能形成點光源，需要很多LED才能照亮一個大范圍。此外，由于LED不能耗散本身的熱能，所以工作溫度比較高，需要外加散熱功能。

　　盡管LED控制起來比較簡單，但仍然有本身的要求和挑戰。它們不需要引燃或預熱，但電流必須保持恒定，且需配合每個LED的工作。此外，LED的電氣連接有可能需要電隔離，一切取決于應用要求。表1比較了熒光燈與LED的電路要求。

?

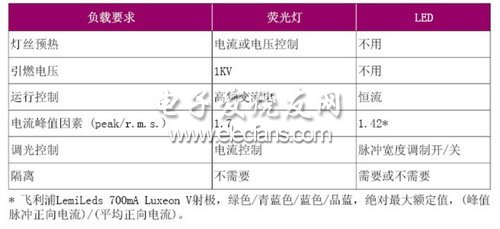

　　表1 熒光燈與LED負載要求小結

　　IRS2530D DIM8控制集成電路

　　現有的鎮流器不可調光電路(見圖1)

?

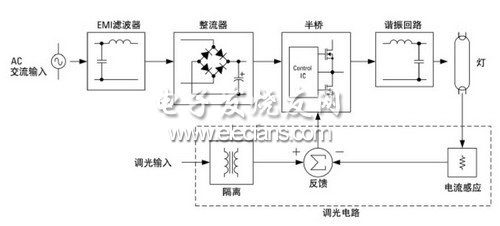

　　圖1 熒光燈調光鎮流器結構圖

　　包含一個阻止鎮流器產生噪聲的輸入過濾器、一個交流輸入轉換成直流總線電壓的整流器及平波電容器、一個能夠產生高頻方波電壓的控制集成電路和半橋，以及一個用于預熱、觸發和運行熒光燈的諧振輸出級。另外還需加入一些附加的電路才能夠?qū)崿F(xiàn)調光功能，包括一個隔離型0~10VDC調光接口、一個測量燈電流的檢測電路，以及一個能夠持續調節輸出頻率確保燈電流保持于用戶設定水平的閉環反饋電路。閉環系統的作用是根據熒光燈的非線性電氣特性，適當?shù)卣{(diào)節燈的電流。

　　IRS2530D是一款600V的8腳熒光燈調光控制集成電路，能夠?yàn)榘霕蛱峁┧璧母?、低?a target="_blank">柵極驅動，包括所有調光功能，同時針對交流及負載故障，為電路提供完善的保護。芯片的其中6個引腳用于處理基本和必要的功能，包括集成電路的供電與接地(VCC、COM)，以及半橋的高、低端柵驅(VB、HO、VS、LO)。最大的挑戰是要通過余下的2個引腳(VCO、DIM) 實現其他功能，即預熱、觸發和調光(見圖2)。

?

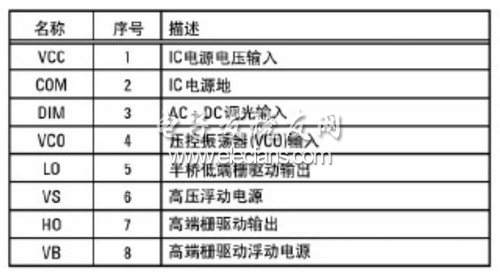

　　圖2 IRS2530D器件的引腳分配及功能

　　當一個電壓(典型14V)首次加到VCC，集成電路就會從欠壓鎖閉(UVLO)模式進入預熱/觸發模式。半橋會開始以最大頻率振蕩，VCO引腳內部的電流源也開始從COM對外部電容器線性充電(見圖3)。

?

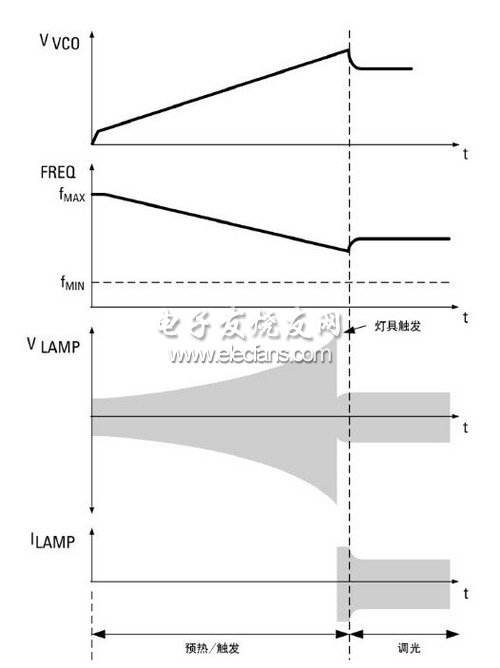

　　圖3 預熱、觸發及調光時序圖

　　隨著VCO電壓增加，諧振回路電感器的次級繞組又會給燈絲加熱，輸出頻率會下降。VCO電壓充好之后，頻率會朝著諧振回路電路的諧振頻率水平下降，而燈的輸出電壓會上升。輸出電壓超越了燈的觸發電壓時，燈會點燃起來，電流也會開始流動，使芯片進入調光模式。
