16*16動畫點陣屏制作賞析

這個動畫點陣屏是在今年參加電子設計大賽培訓期間做的，當時有一段時間比較空閑，看了網上有很多這種點陣動畫，也就開始構思。動畫是仿網上的，隨機點的是自己想出來的，就是太小了，看的不清楚。

該屏由STC12C5A60S2單片機為控制核心（如果不加頻譜分析，普通的單片機也可以勝任），2片74LS138級聯構成4-16線譯碼器為驅動電路。缺點是當點陣的一列全亮?xí)r，亮度明顯的暗。

控制思路就是設置了一個32字節（16*16個點）的數據緩沖區，由定時器定時掃描給屏幕刷新。在動畫里，用的是膠卷放映機的原理（不知道還有多少人能記得）：把圖片做好，需要的時候去調用那個庫（要編號、相同的可以重復調用）。在頻譜分析里，網上有很多的參考的程序，其中最多的就是蝶形運算，原理網上也有，仔細分析應該不成問題。

至于有機玻璃盒子，全部手工制作，除了沒有拋光，邊不是很直，整體效果還是不錯。做這個的時候要買勾刀，電摩，如果有更高級的工具那就最好了。

這樣簡單說了一點，不知道說的怎么樣。以后再加吧。

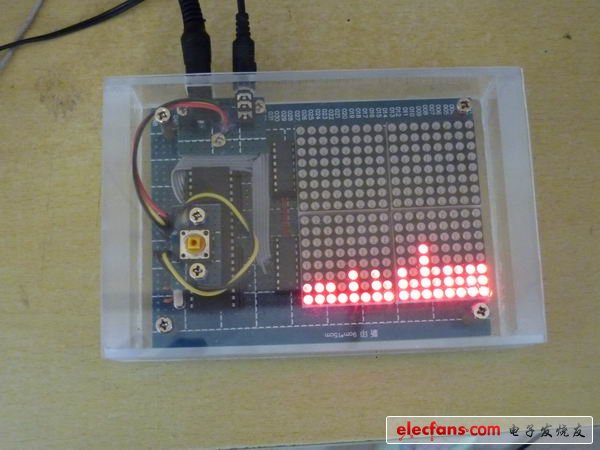

FFT頻譜：

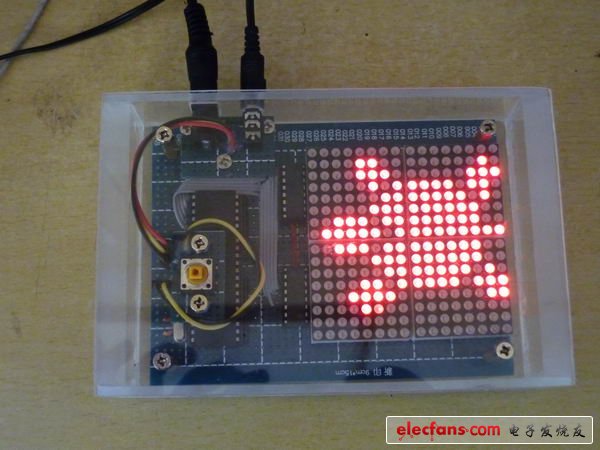

隨機點（里面有小字）：

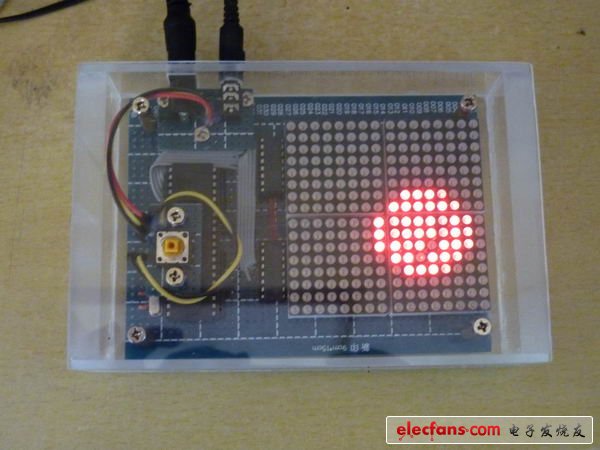

小烏龜：
