摘要：根據LED輪廓顯示控制的結構特點，設計了基于STC單片機的顯示控制器。該系統控制采用STC11/12系列單片機為控制處理器，加以外圍電路，利用485接口實現主從遠距離控制。設計了色帶數據與效果數據格式，充分利用單片有限的存儲空間完成更多顯示效果。利用分控制器完成對現有市場上的6803、2803和1809系列LED專用驅動芯片的兼容。本案開發的LED護欄管顯示屏控制器已產品化，控制效果良好。

　　LED護欄管又名麗得管，是一種先進的LED裝飾照明燈飾產品。以紅、綠、藍3種顏色的LED作為光源，使用了微電子和數碼技術，能進行色彩追逐，色彩過渡漸變，灰度變化和七色變化，能產生十分豐富的色彩變幻效果。該產品外形采用一次成型，燈管和底座渾為一體，防水性更好，重量更輕。廣泛適用于酒吧、舞廳、大廈、廣場、橋梁、欄桿等各種大型建筑裝飾，全彩管更可以在一個大范圍的區域?qū)崿F(xiàn)燈光群控和顯示動態節目，適合大型主題夜景。

　　文中提出了一種主從式單片機的LED輪廓顯示屏解決方案，該設計方案利用STC單片機自身的FLASH ROM和RAM，外部無需任何存儲電路，電路結構簡單。可實現交流同步顯示，驅動當前LED亮化市場中的多款LED護欄管與點光源器件。

　　1 系統的工作原理及總體方案設計

　　1.1 STC單片機

　　STC系列單片機是宏晶科技生產的單機器周期時鐘的單片機，是高速、低功耗、超強抗干擾的新一代8051單片機，指令代碼完全兼容傳統8051，但速度快8~12倍。內部集成MAX810專用復位電路，針對電機控制，強干擾場合。其中STC11FXX、STC12CXX系列工作電壓4.1~5.5 V，工作頻率可達35 MHz，有內部512字節RAM，性價比高。并可通過串口進行ISP操作，無需專用仿真器與編程器，直接下載用戶程序，給用戶的開發生產和維護帶來方便。

　　1.2 系統的工作原理

　　LED輪廓顯示是用首尾相連的LED護欄管或串聯的點光源連接的LED顯示特效，多用于樓宇輪廓的亮化工程。顯示屏驅動電路的主要作用是接收來自控制系統的數字信號，將發光二極管點亮，實現在LED顯示屏上的信息的顯示。LED輪廓顯示廣泛使用的驅動電路是基于通用型集成電路來設計的，如：74HC164、CD4015、74HC595、68595、ULN2803等，大多為移位寄存器和達林頓驅動器。采用常規型驅動IC進行電路設計，原理比較簡單，價格便宜，產品的技術開放性比較強。LED顯示屏上數據的傳輸方式主要有串行和并行兩種，目前廣為采用的主要為串行控制技術。這種控制方式的顯示屏的每一個單元內部的不同驅動電路、各級聯單元之間每個時鐘僅傳送一個位（具體實現時每種顏色各一位）的數據。采用這種方式，可采用的驅動IC種類較多，不同顯示單元之間的連線較少，可減少顯示單元上的數據傳輸驅動元件，從而提高整個系統的可靠性和具體工程實現的容易程度。

　　1.3 系統總體方案的設計

　　系統由主控制器與從控制器兩部分組成。主控制器帶LED顯示與功能按鍵，用戶根據實際情況選擇顯示效果與顯示速度。根據控制需要可組成如圖1的3種結構。

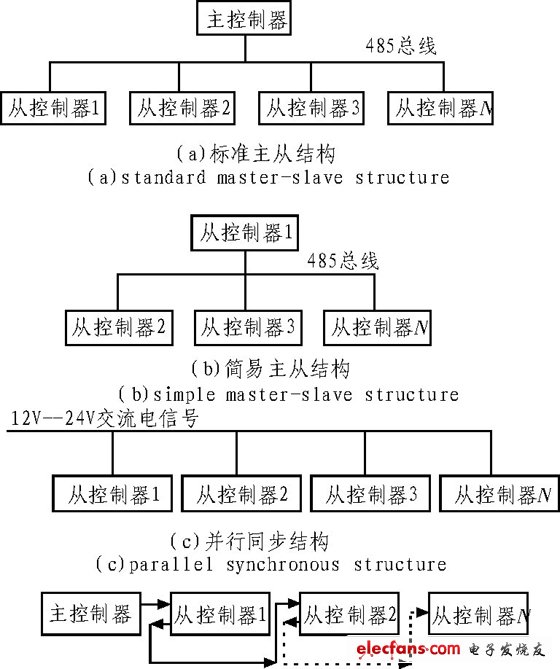

　　圖1 LED輪廓顯示控制系統結構示意圖

　　圖1（a）結構為標準主從結構。其中主控制器通過485總線將控制數據傳送給各從控制器。從控制器接收主控制器數據，按要求驅動LED燈板。圖1（b）結構為簡易主從結構。即當無主控制器或無需用戶交互時，用一臺從控制器充當主控制器發送數據給各從控制器。圖1（c）結構為并行同步結構。系統中無主控制器，各從控制器根據交流電信號50 Hz頻率自動執行，多臺從控制器可以同步顯示。
