MAX16823 線性高亮度LED驅動器，高壓、3通道、具有

MAX16823 線性高亮度LED驅動器，高壓、3通道、具有LED開路檢測

MAX16823 概述

MAX16823是3通道、高亮度LED驅動器，工作于5.5V至40V輸入電壓范圍，每個通道可為一列或多列高亮度LED (HB LED)提供高達70mA電流。各通道的電流都可通過與LED串聯的外部檢流電阻調整。器件具有三個亮度調節(DIM)輸入，可在寬范圍內實現獨立的PWM調光以及輸出通/斷控制。波形整形電路在提供快速導通和關斷時間的同時降低了EMI。

MAX16823非常適合要求高電壓輸入的汽車應用，并能承受高達45V的拋負載電壓。內置調整元件使外部元件數目降到最低，并提供±5%的LED輸出電流精度。該器件還提供用于LED開路檢測的高電平有效開漏LEDGOOD輸出、具備4mA輸出電流能力的+3.4V (±5%)穩壓輸出、以及短路保護和熱保護等特性。

MAX16823提供熱增強型16引腳5mm x 5mm TQFN-EP和16引腳TSSOP-EP封裝。工作于-40°C至+125°C汽車級溫度范圍。

MAX16823 pdf datasheet

MAX16823 關鍵特性

5.5V至40V工作電壓范圍

可調的恒定輸出電流(5mA至70mA，采用外部BJT時可高達2A)

±5%輸出電流精度

LED開路檢測

3個獨立的高壓DIM輸入

內置3通道具有極低壓差(0.7V最大值)的調整元件

欠壓鎖定

輸出短路保護

內置4mA電流能力的3.4V穩壓器

較低的203mV精密電流檢測基準

過熱關斷

-40°C至+125°C工作溫度范圍

MAX16823 應用/使用

建筑物及工業照明
汽車外部：組合尾燈(RCL)、CHMSL
汽車內部：RGB環境照明、儀表盤指示燈、LCD背光
汽車緊急事件報警燈
導航與艦隊管理指示器

MAX16823應用電路

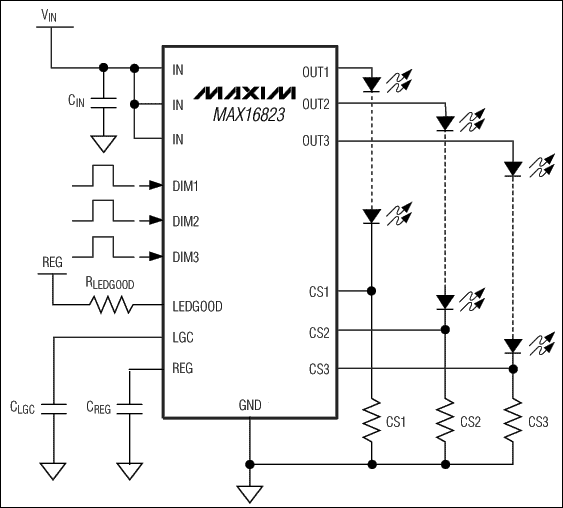

MAX16823:典型工作電路
