MAX6615, MAX6616 業內雙通道溫度監視器與風扇控制器，帶有溫度監控輸入
MAX6615/MAX6616監視兩個溫度通道，即監視內部管芯溫度和外部溫度，也可以監視兩路外部溫度。溫度數據控制PWM輸出信號，以調節冷卻風扇的轉速，系統運行在致冷狀態時能夠?qū)L(fēng)扇噪聲降至最小，而在功耗增大時還可提供最大制冷效果。通過MAX6615/MAX6616監視風扇的轉速輸出可檢測風扇是否出現故障。如果檢測到風扇故障，則觸發/FAN_FAIL輸出。
2線串行接口采用標準的系統管理總線(SMBus™)，可執行寫字節、讀字節、發送字節和接收字節命令，以便讀取溫度數據，并設置報警門限?？?a href="http://m.makelele.cn/v/tag/1315/" target="_blank">編程報警輸出產生中斷、禁止以及高溫關斷信號。
MAX6616具有6個GPIO，提供高度的靈活性。除GPIO0外，所有GPIO上電時作為輸入端，而GPIO0即可作為輸入也可作為輸出，通過將PRESET引腳接地或VCC進行設置。
MAX6616采用24引腳QSOP封裝，而MAX6615采用16引腳QSOP封裝。這兩個器件均采用單電源供電，范圍為3.0V至5.5V。工作溫度范圍為-40°C至+125°C，所消耗的電源電流僅為500µA。
MAX6615, MAX6616 pdf datasheet
| 兩路溫度監控輸入 | |
| 兩路PWM開漏輸出控制風扇轉速 | |
| 本地溫度傳感器 | |
| 6個GPIO (MAX6616) | |
| 可編程風扇控制 | |
| 受控制的PWM速率變化確保穩定的風扇轉速調節 | |
| 系統失效保護 | |
| /OT輸出用于禁止或關斷控制 | |
| 9個引腳可編程的SMBus地址 | |
| 16引腳和24引腳QSOP封裝 |
應用
臺式計算機
網絡設備
電源
服務器
工作站

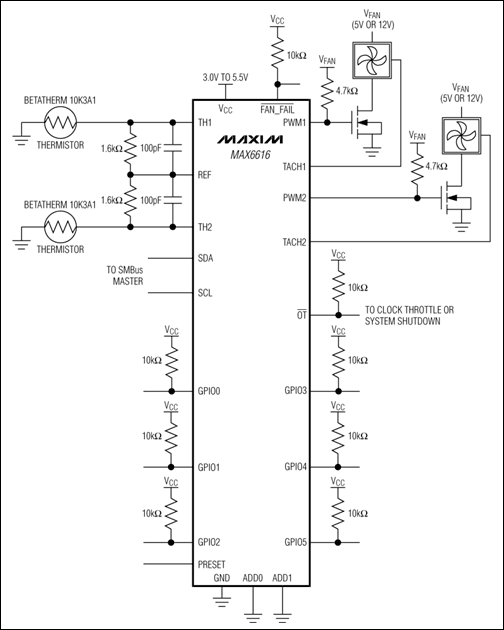

典型應用電路
