凌力爾特新品ADC具有可選的輸出速率和高準確度基準

凌力爾特公司 (Linear Technology Corporation) 推出一對 16 位增量累加 ADC LTC2470 和 LTC2472，這兩款器件在纖巧的 3×3mm DFN 和 12 引線 MSOP 封裝中集成了一個高準確度基準。這些器件集成的 1.25V 基準提供 2ppm/℃的漂移性能和 0.1% 的初始準確度，適用于在空間受限應用中進行準確測量。兩款 ADC 都提供有保證的 16 位無漏碼分辨率和可選的 250sps 或 1ksps 輸出速率。LTC2470 和 LTC2472 非常適合于系統和環境監視以及需要高輸出速率的數據采集系統。

這些 ADC 在單一 2.7V 至 5.5V 的電源范圍內工作，為通過 SPI 串行接口測量單端 (LTC2470) 或差分 (LTC2472) 傳感器而設計。LTC2470 用其內部 1.25V 基準，可以測量一個 0V 至 1.25V 的單端輸入，而 LTC2472 能夠測量高達 ±1.25V 的差分輸入。

通用型 LTC2470/LTC2472 實現了超卓的 16 位 DC 性能，包括了在 250sps 時的 2LSB (典型值) 積分非線性誤差、3uVRMS 的轉換噪聲和 0.25% 的增益誤差 (最大值)。一個內部振蕩器免除了增設外部組件來執行轉換操作的需要。

LTC2470/LTC2472 在轉換時吸取 3.5mA 電源電流。每次轉換之后，ADC 進入打盹模式，從而將電源電流降至不到 1.5mA (最大值)。通過將轉換器置于休眠模式，電源電流還可以進一步降低至不到 2μA (最大值)。LTC2470/LTC2472 還含有一個專有的輸入采樣網絡，該網絡將動態輸入電流降至少于 50nA，從而可實現多種外部輸入保護和濾波器電路。

LTC2470 和 LTC2472 每個都采用小型 12 引腳 3× 3mm DFN 和 MSOP 封裝。這兩款器件的商用和工業溫度級版本已開始供貨。以 1,000 片為單位批量購買，每片 LTC2470 和 LTC2472 的價格均為 1.70 美元。

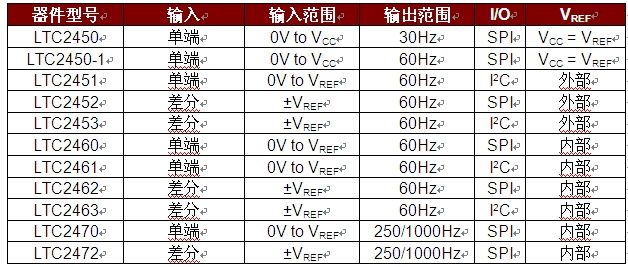

超纖巧 ADC 系列

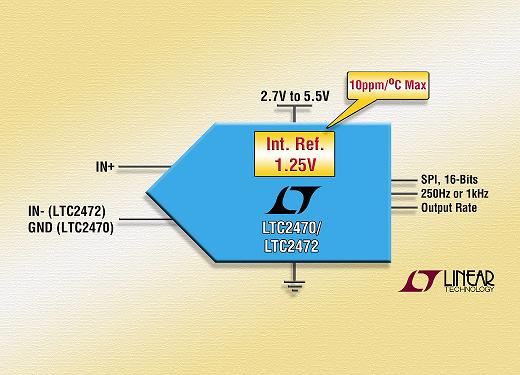

照片說明： 16 位 ADC 具可選的 250sps/1ksps 輸出速率和最大值為 10ppm/℃的內部基準。

性能概要：LTC2470/LTC2472

16 位分辨率，無漏碼

內部基準 (最大值為 10ppm/℃)

單端 (LTC2470) 或差分 (LTC2472)

可選的 250sps/1ksps輸出速率

1mV 偏移誤差

0.01% 增益誤差

對于多工應用可在單個轉換周期內實現穩定

具自動停機的單周期工作

? 3.5mA (典型值) 電源電流

? 2μA (最大值) 休眠電流

內部振蕩器——無需外部組件

SPI 接口

小型 12 引線 3×3mm DFN 和 MSOP 封裝
