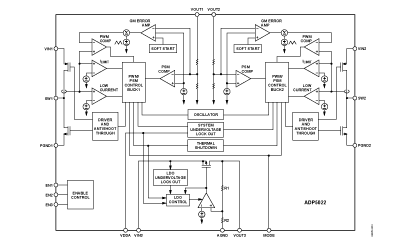

??? ADP5022 內置 3MHz 穩壓器，提供了固定電壓輸出和內部補償。在實現出色效率及性能的同時將外部濾波器的尺寸減至最小，并可為系統板設計節省多達12個分立元件。為了在輕負載或高負載下保持高效率，ADP5022 可在 PWM (脈沖寬度調制）模式與 PSM (節能模式)之間自動切換，而 MODE 引腳可用于在任何負載下強制器件進入 PWM 模式。

??? ADP5022 的一些重要特性可幫助實現高效的噪聲敏感型模擬和 RF 系統的設計。設計敏感模擬電路的關鍵是讓穩壓器物理上接近負載。緊湊的 ADP5022 使系統設計師可以將功率調節電路就放置在負載點旁邊，從而將 PCB 寄生效應降至最低。這款降壓型穩壓器采用低噪聲驅動器技術，具備高開關速度和錯相時鐘，可進一步減少噪聲。這些特性加上集成的高 PSRR LDO，為高性能模擬和數字負載(例如高速、高分辨率數據轉換器）供電提供了理想的解決方案。

??? ADP5022 的關鍵性能及優勢
??? -- 小型 2mm x 2mm、16引腳 WLCSP 封裝
??? -- 采用電流模式架構的雙通道降壓型穩壓器，可提供出色的瞬態響應
??? -- 錯相運行可精簡輸入濾波
??? -- 采用為降低高頻開關分量而設計的低噪聲驅動器架構
??? -- 低靜態電流（每通道），典型值為 24uA，無開關
??? -- 150mA LDO 實現輔助模擬電源軌
??? -- 高 PSRR (電源抑制比)，10kHz 下高達 60dB
??? -- 在 VOUT 3=3.3V 時，輸出噪聲低至 65uV 有效值

??? 供貨與報價
??? 型號?????? 樣片??? 供貨???? 溫度范圍????? 10萬片訂量報價??? 封裝
??? ADP5022??? 現在??? 現在???? -40攝氏度至??? 0.65美元/片????? 2mm x 2 mm
??????????????????????????????? +125攝氏度????????????????????? 16引腳 WLCSP

ADI 公司在電源管理

??? ADI 公司提供多款頂級信號處理能力的創新型電源管理 IC，它們是對各種便攜式與固定電源應用中高性能信號處理功能的補充，可用于消費類電子產品、醫療設備、工業與儀器儀表，以及通信基礎設施。通過支持動態范圍、電源抑制比 (PSRR) 及可靠性等信號鏈路設計需求，ADI 公司能夠幫助客戶輕松而迅速的解決復雜的電源挑戰，使其產品與眾不同，加速上市時間。
