MAX9705 2.3W、超低EMI、無需濾波、D類音頻放大

MAX9705 2.3W、超低EMI、無需濾波、D類音頻放大器

概述

MAX9705第3代、超低EMI、單聲道、D類音頻功率放大器具有AB類的性能和D類的效率。MAX9705能夠向一個4Ω負載提供2.3W功率，效率超過85%。在所有可能的瞬變輸出電壓情況下，有源輻射限制(AEL)電路主動控制輸出FET的柵極轉換，極大地降低了EMI。AEL防止了傳統D類放大器中感性負載的續流特性所引起的高頻輻射。零死區時間(ZDT)技術使輸出FET能夠同時切換，而不會產生交叉?zhèn)鲗?dǎo)，從而保持了當前最高水平的效率和THD+N性能。獲得專利的擴頻調制技術不需要傳統D類器件中的輸出濾波。這些設計理念降低了應用元件數量，延長了電池壽命。

MAX9705提供兩種調制方案：固定頻率(FFM)模式和擴頻(SSM)模式，擴頻模式進一步降低了由調制頻率造成的EMI輻射。MAX9705的振蕩器可通過SYNC輸入同步至外部時鐘，從而在外部設定開關頻率。SYNC輸入還支持多個MAX9705級聯和頻率鎖定，以最大程度降低時鐘交調引起的干擾。器件具有全差分結構、全橋輸出和全面的雜音抑制功能。MAX9705的增益由內部設置(MAX9705A：6dB，MAX9705B：12dB，MAX9705C：15.6dB，MAX9705D：20dB)，進一步減少了外部元件數量。

MAX9705提供10引腳TDFN (3mm x 3mm x 0.8mm)和12焊球UCSP? (1.5mm x 2mm x 0.6mm)封裝。MAX9705額定工作在-40°C至+85°C擴展級溫度范圍。

關鍵特性

無濾波放大器通過FCC輻射標準，帶有24in電纜

獨特的擴頻模式和有源輻射限制(AEL)，在FCC限制下具有超過20dB的裕量

零“死區時間” (ZDT) H橋保持了當前最高水平的效率和THD+N

簡單的主從配置實現立體聲工作

高達90%的效率

向4Ω負載提供2.3W功率(1%的THD+N)

0.02%的低THD+N (P_OUT = 1W，V_DD = 5.0V)

高PSRR (217Hz時為75dB)

集成雜音抑制功能

低靜態電流(5.4mA)

低功耗關斷模式(0.3μA)

短路和熱過載保護

提供高熱效、節省空間的封裝

10引腳TDFN (3mm x 3mm x 0.8mm)
12焊球UCSP (1.5mm x 2mm x 0.6mm)

引腳兼容于MAX9700和MAX9712

應用/使用

蜂窩電話
MP3播放器
PDA
便攜式音頻

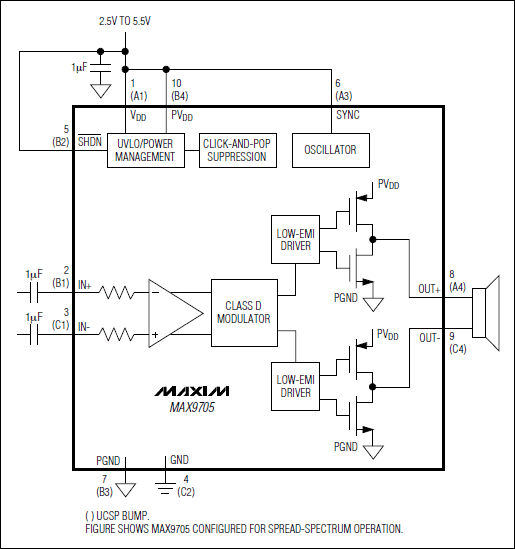

MAX9705：功能框圖
功能框圖
