MAX8794 低電壓、DDR線性穩壓器

MAX8794 低電壓、DDR 線性穩壓器

MAX8794 DDR線性穩壓器使用內置n溝道MOSFET，可以源出或吸入最高3A (典型值)的峰值電流。該線性穩壓器利用低電壓電源輸入(V_IN = 1.1V至3.6V)可以提供精確的0.5V至1.5V輸出。MAX8794使用獨立的3.3V偏置電源為控制電路供電，并驅動內部n溝道MOSFET。

MAX8794具有限流及過熱保護功能，避免損壞線性穩壓器。此外，MAX8794能夠產生電源就緒(PGOOD)信號，指示線性穩壓器是否處于穩壓狀態。啟動時，PGOOD在輸出穩定2ms (典型值)之前保持低電平。內部軟啟動限制了輸入浪涌電流。

MAX8794為需要跟蹤輸入基準的有源DDR端接總線供電。MAX8794還可用于需要?jiǎng)討B(tài)調節輸出電壓的低功耗芯片組和圖形處理器內核中。MAX8794采用10引腳、3mm x 3mm、TDFN封裝。

內置功率MOSFET，具有限流(3A典型值)功能

快速負載瞬態響應

外部基準輸入，帶基準輸出緩沖器

1.1V至3.6V電源輸入

±15mV (最大值)負載調節誤差

熱故障保護

關斷輸入

具有2ms (典型值)延時的電源就緒窗比較器

小尺寸、10引腳、3mm x 3mm TDFN封裝

陶瓷或聚合物輸出電容

應用/使用

有源端接總線
芯片組/RAM供電，電壓可低至0.5V
DDR存儲器端接
圖形處理器核電源
筆記本電腦/臺式計算機

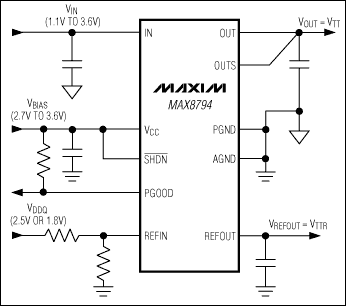

MAX8794：典型工作電路
典型工作電路
