MAX16804 高壓、350mA、高亮度LED驅動器，提供

MAX16804電流調節器可工作在5.5V至40V輸入電壓范圍內，提供35mA至350mA電流來驅動一串或多串高亮度LED (HB LED)。MAX16804輸出電流的大小通過一個與LED串聯的外部檢流電阻來調節。雙模式DIM引腳和片上200Hz斜坡發生器使用模擬或PWM控制信號來實現PWM亮度調節。給亮度控制輸入端DIM施加模擬控制信號允許實現“theater”式亮度控制效果?？焖俚拈_(kāi)通/關閉時間允許使用寬范圍的PWM工作，波形整形電路可以使EMI最小化。差分電流檢測輸入提高了LED電流精度和噪聲抑制能力。MAX16804非常適合要求高壓輸入的應用，并能夠承受高達45V的汽車拋負載事件。片上調整元件大大減少了外部元件數目，并提供3%的輸出電流精度。該器件還提供5V穩壓輸出以及短路保護和熱保護等特性。

MAX16804采用熱增強型、5mm x 5mm、20引腳TQFN封裝，可工作在-40°C至+125°C汽車級溫度范圍內。

關鍵特性

靈活的亮度控制：模擬或PWM控制信號用于PWM或“theater”式亮度控制

片上200Hz斜坡發生器

接收外部PWM信號(高達2kHz)

5.5V至40V工作電壓范圍

可調LED電流(35mA至350mA)

3% LED電流精度

高壓DIM引腳(高達40V)

內置調整元件，低壓差(典型值0.5V)

額外的片上+5V穩壓輸出，具備2mA電流容量

差分LED電流檢測

200mV低電流檢測基準，降低了功耗

波形整形電路使脈沖電流具有平滑的邊沿，從而降低了PWM亮度控制時的EMI

輸出短路保護和熱關斷

采用小尺寸、熱增強型、5mm x 5mm、20引腳TQFN封裝

-40°C至+125°C工作溫度范圍

應用/使用

汽車外部：組合尾燈(RCL)、日間行駛燈(DRL)、自適應前車燈
汽車內部：地圖、頂燈、門控車室照明燈
導航與艦隊管理指示器
標示牌、頂燈、信號燈

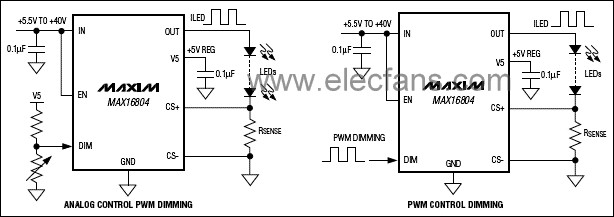

簡化框圖
