富士通半導體(上海)有限公司近日宣布推出一款用于汽車數字儀表板和導航系統的圖像顯示LSI芯片——MB86R11，該芯片樣片將于2010年12月上旬推出，12月底開始供貨。

　　MB86R11是一款單芯片系統LSI，集成了ARM最新的Cortex-A9TM CPU核心、4路視頻輸入端口和多達3路顯示輸出端口，以及各種外設接口以滿足汽車應用的要求。MB86R11卓越的渲染性能使其成為汽車應用圖像顯示芯片領域的領導者。

　　MB86R11使系統可以根據不同的駕駛情境自由改變顯示內容。除此之外，通過允許駕駛員從攝影機視頻畫面來查看汽車周圍的狀況，支持環保駕駛，以直觀的方式向駕駛員傳遞各種信息來提升駕駛安全性。

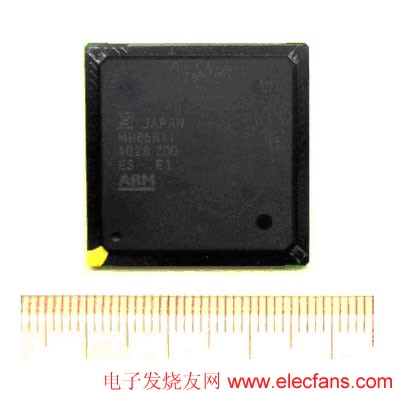

　　圖1：MB86R11芯片

　　近年來，越來越多的設備可以顯示汽車內部與周圍的情況，例如儀表板顯示器、中央顯示器和抬頭顯示器。因此，這些顯示設備有需求通過高清晰度的圖像來直觀地向駕駛員傳達汽車及其周圍情況。

　　此外，有越來越多的整合傳統儀表板顯示信息(如速度、油量和其它信息等)與地圖、音樂信息等娛樂系統輸出的視頻內容的需求。

　　同時，市場對汽車攝影機為駕駛員提供視覺輔助的需求越來越強烈。尤其是美國通過立法要求汽車制造商改進汽車的后視功能，預計這將加速車載攝影機的全面普及的進程。

　　圖2：GDC汽車應用示意圖

　　MB86R11集成了高性能Cortex-A9TM CPU核心、4路視頻輸入端口和多達3路顯示輸出端口，此核心可以對這些端口輸入和輸出的視頻數據進行高速圖像處理。例如，利用MB86R11可以實現基于單芯片的3D監視系統，此系統可以實時合成和轉換來自安裝在汽車前、后、左、右四個照相機的汽車周圍場景的照片。

　　該芯片支持自動調節圖像對比度以確保在夜間的高可視度或相同場景中能看到高對比度的影像。另外，這項功能還可以調節TV或DVD視頻以獲得清晰、明亮的圖像。當在汽車導航系統中顯示三維地圖時，畫面不僅能交疊顯示，還能利用現有系統呈現高品質的畫面，更可利用更高分辨率呈現出高畫質的街道與景色。

　　富士通半導體計劃在2011年春季開發一款升級版的MB86R11來支持更高清晰度的顯示面板。此外，該公司計劃提供各種授權工具來協助簡化圖形方式人機界面的開發工作。

　　產品特性：

　　1. 四個內置視頻捕捉功能

　　四個視頻輸入端口可以同時處理各種不同的視頻圖像。輸入端口支持高達1280 x 720像素的分辨率、縮放功能、將運動圖像從隔行掃描格式轉換到逐行掃描格式的轉換功能，從而生成最小噪聲的圖像。

　　其中一個視頻輸入端口可處理高達1920 x 1080像素的隔行掃描視頻輸入，支持輸入數字電視圖像。

　　2. 三個輸出顯示功能和高速二維/三維渲染功能

　　內置三個輸出顯示控制器，其中兩個可復用并各自輸出兩個顯示屏，共計支持多達五個顯示輸出。

　　通過八級顯示和層間混色功能，覆蓋在背景地圖上的圖像的輪廓會模糊，使圖像融入到周圍背景中。此外，即使在不同的分辨率和顏色屬性的條件下，抖動功能和伽馬校正功能也可使圖像高質量地顯示出來。

　　內置可編程著色器可以精確地渲染光線反射和陰影，使圖像的質感細膩且更加逼真。

　　3. 內置圖像強化電路

　　內置專用視頻處理引擎可進行邊緣增強、色彩校正和背光的調整，并可提高夜間拍攝視頻的對比度，以獲得更高品質的視頻圖像。

　　另外，背光亮度會自動根據視頻流數據進行調整，從而可以降低系統功耗。
