美信電子推MAX256用于隔離電源的3W原邊變壓器H橋驅動器

MAX256概述

MAX256是一款用于隔離電源電路的集成原邊控制器和H橋驅動器。該器件含有板上振蕩器、保護電路以及內部FET驅動器，可為變壓器的主繞組提供高達3W功率。MAX256可采用內部可編程振蕩器工作模式，或由外部時鐘驅動以改善EMI性能。無論使用哪個時鐘源，內部觸發器都可確保占空比固定為50%，從而防止直流電流流入變壓器。

MAX256采用+5V或+3.3V單電源供電，并具有欠壓鎖定功能，以實現受控的啟動過程。該器件通過先開后合的切換模式防止H橋MOSFET交叉導通。在高溫情況下，熱關斷電路還提供額外的保護功能避免器件損壞。

MAX256采用8引腳、熱增強型SO封裝。該器件可工作在汽車級溫度范圍內(-40°C至+125°C)。

MAX256的關鍵特性

可為隔離電源中的變壓器提供高達3W的功率
+5V或+3.3V單電源供電
可通過電阻編程設置內部振蕩器模式
帶看門狗的外部時鐘模式
禁止模式
欠壓鎖定
熱關斷

MAX256的應用/使用

工業過程控制
隔離型通信鏈路
隔離型電源
醫療裝置
電信

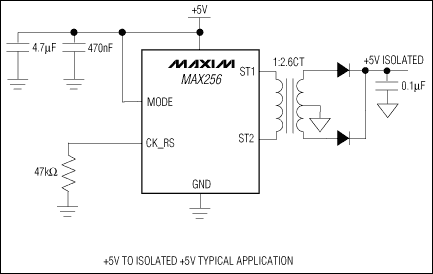

MAX256的典型工作電路

閱讀全文
