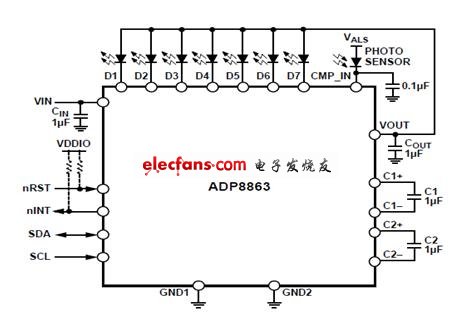

ADP8863結合了強大的Charge Pump驅動器，具有先進的自主的LED照明功能。 它允許多達 7個 LED可以獨立驅動高達 30 mA(最大值)。 第七LED可也推動至60毫安(最大)。 通過I2C?接口可控制全部LED最大電流和可編程Fade in／out時間。 這些LED也可以合并成群組，以減少處理器Loading。

此外，自動閃爍程序可以獨立編程，并啟用所有第七LED通道。 這些 LED也可以合并成群組，以減少處理器指令。 這種設置能夠驅動最大輸出電流的二百四十〇毫安從供應 2.5 V至5.5 V的設備包括各種安全功能，包括短路，過壓和過熱保護。 這些功能可方便實現一個安全和可靠的設計。 此外，輸入浪涌電流限制通過一個集成的軟啟動控制結合輸入輸出隔離。

產品規格：

LED #—7
LED Configuration—Parallel
Topology—Capacitive
I2C support—Yes
Max Iout—60mA
Peak Efficiency—0.89
Vin range—2.5V to 5.5V
Vout—4.3V to 5.5V

產品特性：

Automated blinking and funlight timing for each LED driver
16 programmable fade in and fade out times：0.1 sec to 5.5 sec; Selectable linear, square, or cubic fade rates
7 independent and programmable LED drivers：7 drivers capable of 30 mA (maximum); 1 driver also capable of 60 mA (maximum)
Programmable maximum current limit (128 levels)
Separate and independent controls for backlight LEDs
Backlight fade override
Up to two built-in comparator inputs with programmable modes for ambient light sensing
Charge pump with automatic gain selection of 1x, 1.5x, and 2x for maximum efficiency
Standby mode for <1 μA current consumption
Dedicated reset pin and built-in power-on reset (POR)
Short-circuit, overvoltage, and overtemperature protection
Internal soft start to limit inrush currents
Input-to-output isolation during faults or shutdown

產品應用：行動裝置顯示背光／手機按鍵背光／LED指示／小尺寸顯示背光

?
