凌力爾特公司 (Linear Technology Corporation) 推出雙通道 800mA、36V 輸入降壓型開關穩壓器 LT3688，該器件具雙通道上電復位定時器和一個看門狗定時器。LT3688 的 3.8V 至 36V 輸入電壓范圍使該器件非常適用于汽車應用中常見的負載突降和冷車發動情況。在輸出電壓低至 0.8V 時，該器件的兩個 1.2A 內部開關從每個通道提供高達 800mA 的連續輸出電流。LT3688 的突發模式 (Burst Mode?) 工作提供僅為 115uA 的靜態電流，從而使其非常適用于汽車或電信系統等應用，而這類應用需要始終保持接通工作和最佳電池壽命。開關頻率范圍為 350kHz 到 2.2MHz，是用戶可編程的，從而使設計師能在避開關鍵噪聲敏感頻段的同時又可優化效率。LT3688 的 4mm x 4mm QFN-24 (或耐熱增強型 TSSOP-24) 封裝和高開關頻率允許使用小型外部電感器和電容器，從而可提供占板面積非常緊湊、熱效率非常高的解決方案。

　　集成的微處理器監控器功能支持高可靠性應用 (如汽車電子控制單元)。每個上電復位定時器和看門狗定時器的超時時間長度都可用外部電容器獨立編程。嚴格的準確度規格和抗干擾性確保系統的可靠復位操作，而不會有錯誤觸發。如果輸出電壓降至比設定值低 10%，那么開路的集電極 RST 將拉低?？撮T狗定時器可監視那些聚集得過于靠近或過于疏遠的看門狗脈沖下降沿。

　　LT3688 采用兩個高效率 1.2A、280mV 開關，集成式升壓二極管、振蕩器、控制和邏輯電路全集成到單個 IC 中。低紋波突發模式工作在低輸出電流時維持高效率，同時保持輸出紋波低于 25mVP-P。特殊的設計方法和新的高壓工藝使該器件在寬輸入電壓范圍內實現了高效率，而且電流模式拓?fù)淠軐?shí)現快速瞬態響應和卓越的環路穩定性。其他特點包括外部同步 (從 350kHz 到 2.2MHz)、可編程欠壓閉鎖和增強的短路保護。

　　LT3688EUF 和 LT3688EFE 的千片批購價分別為每片 3.60 美元和 3.75 美元，LT3688IUF 和 LT3688IFE 經過測試，保證工作在 -40°C 至 125°C 的結溫范圍，千片批購價分別為每片 4.01 美元和 4.17 美元。LT3688HFE 經過測試，保證在 -40°C 至 150°C 的結溫范圍內運作，千片批購價為每片 4.42 美元。所有版本都有現貨供應。

?

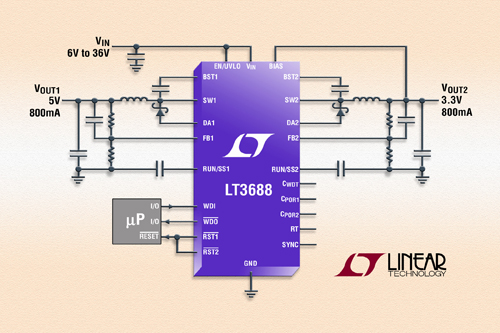

　　照片說明： 具加電復位和看門狗定時器的 36V 輸入、雙通道 800mA 降壓型穩壓器

　　性能概要：LT3688

　　? 寬輸入電壓范圍：在 3.8V 至 36V 范圍內工作

　　? 低紋波 (<25mVP-P) 突發模式工作：在 12VIN 至 3.3V 和 5V 時，IQ = 115uA

　　? 可編程、可停用的窗口看門狗定時器

　　? 兩個獨立的可編程上電復位定時器

　　? 可同步、可調節 350kHz 至 2.2MHz 的開關頻率

　　? 兩個具內部電源開關的 800mA 輸出開關穩壓器

　　? 具遲滯的可編程輸入欠壓閉鎖

　　? 24 引腳 4mm x 4mm QFN 或耐熱增強型 TSSOP 封裝
