凌力爾特公司 (Linear Technology Corporation) 推出雙通道和單通道高 IF 采樣 14 位、170Msps、210Msps 和 250Msps 模數轉換器 (ADC) 系列，該系列器件在輸入頻率高達 900MHz 時，仍然保持良好的 SFDR 性能。LTC2152-14 和 LTC2157-14 分別是單通道和雙通道同時采樣 ADC，提供雙數據速率 (DDR) LVDS 數字輸出。這些 ADC 專為滿足當今通信系統的需要而特別設計，在此類通信系統中，高的欠采樣能力可通過免除下變頻級而降低了成本。

　　雙通道 LTC2157-14 采用單 1.8V 工作電源，在 250Msps 采樣速率條件下每個通道的功耗為 303mW，并在基帶上提供了 70dB 的信噪比 (SNR) 性能和 90dB 的 SFDR (無寄生動態范圍)，以及一個易于驅動的 1.5VP-P 輸入范圍。引腳兼容器件的可選速度包括 14 位和 12 位分辨率的 170Msps 和 210Msps。1.25GHz 的模擬全功率帶寬和 0.15psRMS 的超低抖動實現了具卓越噪聲性能的 IF 頻率欠采樣。

　　這些 ADC 采用緊湊型 9mm x 9mm 和 6mm x 6mm (單通道) QFN 封裝，有商用和工業溫度級版本。演示電路板和樣品已開始提供。14 位雙通道 250Msps LTC2157-14 的千片批購價為每片 131.57 美元?！　?/p>

?

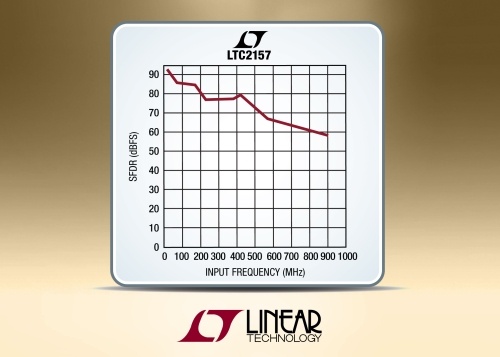

　　SFDR 性能隨輸入頻率的變化

　　性能概要：LTC2152 / LTC2157

　　· 14 位 / 12 位、170 / 210 / 250Msps 單通道 / 雙通道 ADC

　　· 70dB SNR、90dB SFDR (14 位)

　　· 在 250Msps 時消耗 605mW (每通道 303mW) 功率

　　· 用 1.8V 單電源工作

　　· DDR LVDS 輸出

　　· 易于驅動的 1.5Vp-p 輸入范圍

　　· 1.25GHz 全功率帶寬 S/H

　　· 可選時鐘占空比穩定器

　　· 低功率休眠和打盹模式

　　· 通過串行 SPI 端口實現配置

　　· 用 PScopeTM 工具易于評估
