凌力爾特公司 (Linear Technology Corporation) 推出具集成輸出斷接功能的 3MHz 電流模式、同步升壓型 DC/DC 轉換器 LTC3122。其內部 2.5A 開關在啟動時的 1.8V (運行時為 0.5V) 至 5.5V 輸入電壓范圍內提供高達 15V 的輸出電壓，從而使該器件非常適用于電池或標準 3.3V 和 5V 電源。LTC3122 從 5V 輸入轉換至 12V 時能提供高達 800mA 的連續輸出電流。引腳可選的突發模式 (Burst Mode?) 工作將靜態電流降至僅為 25μA，從而在手持式應用中延長了電池的使用壽命。其耐熱增強型 3mm x 4mm DFN-12 (或 MSOP-12) 封裝與高達 3MHz 的恒定開關頻率相結合，使設計師能平衡 PCB 解決方案尺寸和所需效率。

　　LTC3122 具有 RDS(ON) 僅為 121mΩ (N 溝道) 和 188mΩ (P 溝道) 的內部同步開關，以提供高達 95% 的效率。輸出斷接功能允許輸出電壓在停機時被完全放電，而且在啟動時還消除了大的浪涌電流，從而最大限度地降低了輸入電源的壓力。當輸入電壓超過輸出電壓時，LTC3122 依然調節輸出電壓，從而使該器件能與任何電池化學組成兼容。就需要以盡可能最低噪聲運行的應用而言，LTC3122 可通過一個外部引腳設定以在恒定 PWM 模式運行。其他特點包括外部同步、輸出過壓保護和堅固的短路保護。LTC3122 是一個需要高達 15V 輸出的升壓型應用之理想解決方案，在這類應用中，高效率、小的解決方案尺寸和高可靠性是決定性因素。

　　LTC3122EDE 和 LTC3122EMSE 都有現貨供應，分別采用 12 引線 3mm x 4mm DFN或耐熱增強型 MSOP 封裝。千片批購價為每片 2.33 美元。工業級版本 LTC3122IDE 和 LTC3122IMSE 在 -40°C 至 125°C 的工作結溫范圍內工作有保證，千片批購價為每片 2.73 美元。所有版本都有現貨供應。

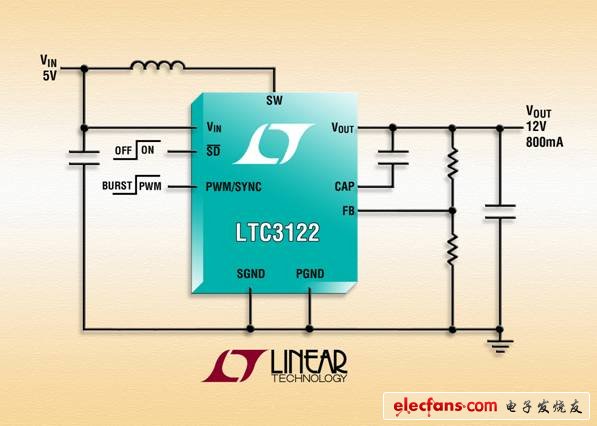

　　照片說明：緊湊、高效率 2.5A 同步升壓型穩壓器提供高達 15V 輸出

　　性能概要：LTC3122

　　·VIN 范圍：1.8V 至 5.5V，啟動后為 500mV

　　·輸出電壓范圍：2.2V 至 15V

　　·在 VIN = 5V 和 VOUT = 12V 時，輸出電流為 800mA

　　·停機時輸出與輸入斷接

　　·同步整流：效率高達 95%

　　·浪涌電流限制

　　·高達 3MHz 的可調開關頻率可同步至外部時鐘

　　·可選突發模式工作：25μA IQ

　　·輸出過壓保護

　　·軟啟動

　　·停機時 <1μA

　　·12 引線 3mm x 4mm x 0.75mm 耐熱增強型 DFN 和 MSOP 封裝
