凌力爾特公司 (Linear Technology Corporation) 推出具反向電流隔離的均流控制器系列之首款產品 LTC4370。LTC4370 使設計師擺脫了現有均流方法的限制和復雜性，并能為雙電源的均流設計一種更簡單、更快和可節省空間的解決方案。該器件獨立于電源的功能為設計提供了更大的靈活性和更長的壽命。通過納入二極管功能，該控制器防止了因一個電源發生故障而擊垮整個系統的問題。

　　高可用性系統的設計師經常利用二極管 (二極管“或”) 并聯兩個類似的電源，以此為其電源系統設計一定的冗余度，這樣當一個電源發生故障時，另一個電源可以為負載供電。如果兩個電源同時工作，每個均分一半的負載電流，那么系統的可靠性就得到了進一步的提高。較低的電流實現溫度較低的運行，溫度每降低 10°C，故障率降低一半。負載均分的其他好處包括：電源發生故障后能更快地恢復;以及能使電源接近其峰值效率點工作。在 LTC4370 出現以前，負載均分解決方案需要通過微調引腳或反饋網絡對電源進行有源控制。這類解決方案還需要一條共享總線，而且穩定性補償取決于電源的類型。LTC4370 極大地簡化了可靠電源系統的設計。

　　LTC4370 控制與每個電源串聯的 N 溝道 MOSFET。這些 MOSFET 的作用就如同正向電壓可變的二極管。LTC4370 調節 MOSFET 二極管的正向電壓，以補償輸入電源電壓的失配，直到每個電源的電流相等為止。為了限制 MOSFET 的功耗，MOSFET 兩端的最大壓降可用一個外部電阻器調節。該控制器在 0V 至 18V 的電源范圍內工作。在發生故障時，MOSFET 的快速接通和關斷限制了負載電壓下降和電源之間的貫通電流。使能引腳可以關斷每個 MOSFET;當兩個 MOSFET 都關斷時，該控制器的偏置電流降低。狀態引腳指示 MOSFET 的導通狀態，可通過點亮一個紅色 LED 來表示電流未處于均分情況。也可以停用負載均分功能，以將該器件變成一個雙通道理想二極管控制器。

　　LTC4370 規格在整個商用和工業溫度范圍內工作，采用 16 引腳 DFN (4mm x 3mm) 和MSOP封裝。千片批購價為每片 4.95 美元，現在已開始批量供貨。評估電路板可在線或通過凌力特爾的當?shù)劁N售辦事處獲得。如需更多信息，請登錄 www.linear.com.cn/product/LTC4370。

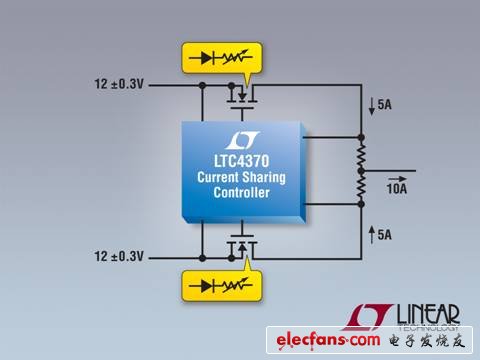

　　照片說明：均流 IC 可提高系統可靠性并無需微調電源

　　性能概要：LTC4370

　　負載共用兩個電源

　　無需對輸入電源進行有源控制

　　無需共享總線

　　隔離反向電流

　　在啟動或發生故障時無貫通電流

　　在 0V 至 18V 范圍工作

　　使能輸入

　　MOSFET 導通狀態輸出

　　雙通道理想二極管模式

　　16 引腳 DFN (4mm x 3mm) 和 MSOP 封裝
