MAX5800/MAX5801/MAX5802雙通道，低功耗，8/10/12位，電壓輸出數字模擬轉換器(DAC)的輸出緩沖器，可選擇2.048V內部參考，2.500V，4.096V。MAX5800/MAX5801/MAX5802接受的寬電源電壓范圍為2.7V至5.5V的極低的功率(1.5MW)的消費量，以適應低電壓應用。精密的 ??外部基準輸入允許軌對軌操作和一個100kΩ(典型值)的負載到一個外部參考。，MAX5800/MAX5801/MAX5802具有I2C兼容的2線接口，工作時鐘頻率可達400kHz。DAC輸出緩沖，并具有低電源電流小于250μA每通道和低偏移誤差±0.5mV的(典型值)。上電時，MAX5800/MAX5801/MAX5802的DAC輸出復位到零，提供額外的安全應用程序，驅動閥門或其它傳感器需要在上電時處于關閉狀態。允許使用外部參考，內部參考最初斷電。MAX5800/MAX5801/MAX5802允許同時使用軟件LOAD命令的輸出更新。 清晰的邏輯輸入(低電平有效CLR)的代碼，并允許DAC寄存器異步清除和設置DAC輸出為零。MAX5800/MAX5801/MAX5802可在一個小型10引腳μMAX?和超小型，10引腳TDFN封裝，規定工作在-40°C至+125°C的溫度范圍內。

　　關鍵特性

　　兩個高精度DAC通道

　　12位精度，無需調整

　　±1 LSB INL緩沖電壓輸出

　　在所有工作條件單調

　　每個DAC的獨立模式設置

　　三精可選的內部參考

　　2.048V，2.500V，4.096V

　　內部輸出緩沖器

　　軌到軌操作與外部參考

　　4.5μs穩定時間

　　輸出直接驅動2kΩ的負載

　　小尺寸5mm x 3mm 10引腳μMAX或超小型的3mm x 3mm 10引腳TDFN封裝

　　2.7V至5.5V的寬電源電壓范圍

　　獨立的1.8V至5.5VV DDIO電源輸入

　　快速400kHz I2C兼容的2線串行接口

　　上電復位至零標度的DAC輸出

　　低電平有效CLR異步控制

　　三種軟件可選的關斷輸出阻抗

　　1kΩ或100kΩ或高阻抗

　　低350μA電源電流在3V V DD

　　圖表

?

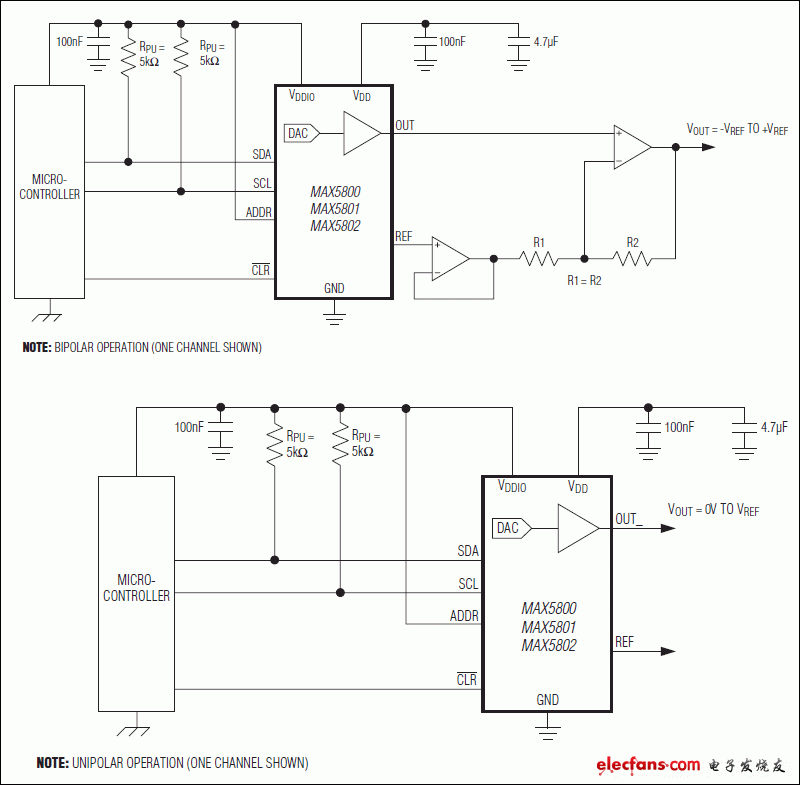

　　典型工作電路
