概述

　　MAX98307/MAX98308為全差分、單聲道、DG類多電平功率放大器，集成反相電荷泵，可為便攜式應用提供高效、大功率的音頻解決方案。

　　電荷泵產生的負電源擴展了所需要的電源電壓范圍，使得DG類多電平調制器能夠有效擴大輸出信號的動態范圍。該方案在較寬的輸出功率范圍內確保高效工作。

　　IC采用Maxim的有源幅射抑制，限制邊沿速率和過沖，結合多電平輸出調制功能可大大降低EMI。這些特性省去了傳統D類放大器的輸出濾波器，從而減少元件數量、降低系統成本。

　　MAX98307采用16引腳TQFN封裝，可通過外部電阻設置增益;MAX98308采用節省空間的12焊球WLP封裝，具有8.5dB、11.5dB、14.5dB、17.5dB和20.5dB內部固定增益(由單增益輸入設置)。兩款器件均工作在-40°C至+85°C擴展級溫度范圍。

　　關鍵特性

　　具有高效率和高輸出功率

　　DG類多電平調制在較寬的輸出功率范圍內保證最高工作效率

　　延長電池壽命

　　1.85mA低靜態電流

　　1% THD+N下提供大功率輸出

　　VPVDD = 3.6V時，能夠為8Ω + 68μH負載提供1.54W輸出功率

　　VPVDD = 5V時，能夠為8Ω + 68μH負載提供2.85W輸出功率

　　10% THD+N下提供大功率輸出

　　VPVDD = 3.6V時，能夠為8Ω + 68μH負載提供1.77W輸出功率

　　VPVDD = 5V時，能夠為8Ω + 68μH負載提供3.3W輸出功率

　　效率高達84% (VPVDD = 3.6V，500mW輸出)

　　有源輻射抑制和DG類多電平輸出調制，省去EMI輸出濾波器

　　集成電荷泵和高效率工作特性，提供小尺寸方案

　　優異的抗RF干擾能力

　　咔嗒/噼噗聲抑制

　　過熱和過流保護

　　低電流關斷模式

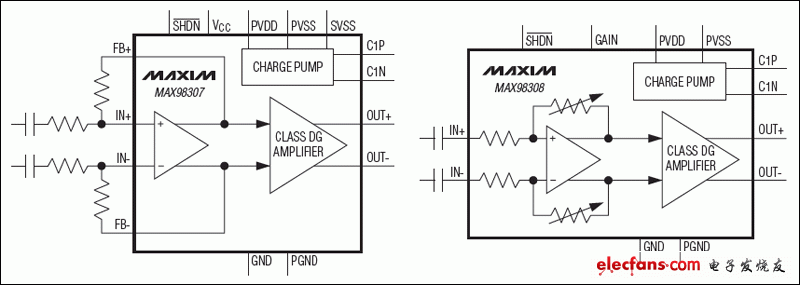

　　圖表
