　　本文將介紹適用于 AM 的三種不同系統解決方案，包括高性能數字可視界面 (DVI) AM(包括硬件加速的高清 [HD] 音頻/視頻 [AV] 編解碼器和 3D 加速型用戶界面 [UI])、降低成本的 DVI AM(包括基于軟件的標清 [SD] AV 編解碼器)以及低功耗 AM(支持軟件音頻編解碼器)。

　　Continua 的互操作性

　　Continua Health Alliance 是一個由醫療設備原始設備制造商 (OEM)、服務供應商以及硅芯片廠商組成的團體，各個廠商協調工作，共同為個人醫療設備與集合管理器 (AM) 制定互用性指南。盡管該指南的 1.0 版將藍牙 (Bluetooth?) 與通用串行總線 (USB) 確定為標準接口，然而今后的新版指南還將包括藍牙低能耗 (BLE) 技術與 ZigBee，分別作為低功耗個人局域網 (PAN) 和局域網 (LAN) 接口。OEM 廠商目前使用包括以太網、Wi-Fi 以及蜂窩接口(如適用于AM WAN 的 GSM 等)的組合。成為 Continua 認證的 AM，器件必須集成至少一個 PAN 或低功耗 LAN 接口以及一個 WAN 或因特網協議接口。由于許多廠商都希望同盡可能多的設備實現互操作性，因此通常會集成多個低功耗 LAN/PAN 和 WAN 接口。

　　Continua AM 可采用不同形態因數。在某些情況下，其可能為 PC 或手機，有時又可能是連接到已有顯示屏或集成顯示屏的媒體設備。就低功耗型設備而言，AM 也可能是一種低功耗的可佩戴型設備。由于許多廠商都會選擇實施以媒體為中心的設備和低功耗的可佩戴型設備，因此本白皮書將介紹以媒體為中心的 AM 和低功耗 AM 預集成設計方案。

?

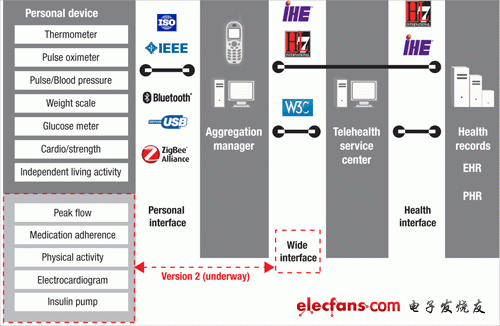

　　圖 1：醫療產業環境中的 AM

　　DVI 集合管理器的媒體處理器

　　德州儀器 (TI) 推出的 DVI AM 媒體處理器是一款采用 ARM? Cortex?-A8 架構的處理器，可提供音頻、攝像機以及視頻媒體接口。有支持高清視頻流需求的設備廠商可采用整合了高清視頻加速器的 TI OMAP3530 媒體處理器。

　　不需要高清 (720p) 視頻流的設備廠商可使用更低成本的 AM3517，其可通過 DVI 接口支持高清 (720p/1080i) UI，但不提供高清視頻加速器。這兩種媒體處理器都配套提供了最新的 Linux 發行版(可支持 Ubuntu/Android UI)，并實現了代碼兼容。設備廠商如果需要支持全高清 1080p 標準的視頻性能，可使用 OMAP4430 處理器，這是一款 ARM Cortex-A9 雙核處理器。

　　高清視頻流

　　OMAP3530 高性能低功耗移動應用處理器高度集成 ARM Cortex-A8 處理器、TI C64x+? DSP 硬件加速視頻處理器以及相關外設。

　　OMAP35x 評估板不但包含開源 Linux 和驅動器，而且還包含 Code Sourcery 工具和數字視頻軟件開發套件 (DVSDK)。DVSDK 中包含簡單易用的生產就緒型音視頻編解碼器，可充分滿足基于 TI 達芬奇技術的硬件加速視頻處理器的需求。這些編解碼器與 Linux 和網絡外設實現了預集成，可支持實時 720p 視頻流。TI 免費提供 SD 編解碼器，而 TI 第三方網絡則提供高清編解碼器。

　　OMAP4430 處理器將 ARM Cortex-A9 雙內核與硬件加速視頻處理器進行完美集成，可支持全高清 1080p 視頻流(或 720p 雙向視頻電話會議)以及其它豐富的多媒體特性。

　　低功耗集合管理器處理器

　　TI 基于 Stellaris? ARM Cortex-M3 的微處理器可實現更低功耗/成本的設計方案。除同時支持以太網 MAC/PHY 和 移動USB等多個接口之外，LM3S9B96 開發套件還新增了幾個可提高整體用戶體驗的特性，可支持集成型 3.5 英寸彩色 QVGA LCD 和電阻觸摸界面、姆指控輪電位計(用于菜單導航)、用戶 LED 與按鈕、MicroSD 卡槽以及 1 MB 串行閃存存儲器等。LM3S9B96 開發套件配套提供擴展板，能夠與 TI CC2530 ZigBee SoC、CC2540 藍牙低能耗 SoC 以及 CC2570 ANT 網絡處理器 (NWP) 協同工作。該套件提供的軟件工具套件選擇包括：

　　ARM 的 RealView 微處理器開發套件評估版;

　　IAR針對ARM的嵌入式工作臺;

　　Code Red Technologies 的 Red Suite;

　　CodeSourcery Sourcery G++ GNU 工具。

　　除 LM3S9B96 微處理器包含基于 ROM 的 SafeRTOS 之外，RTOS 移植演示還包含：

　　FreeRTOS.org;

　　具有 μC/Probe 嵌入式系統監控的 Micrium μC/OS-II;

　　Express Logic ThreadX;

　　CMX Systems CMX-RTX;

　　Keil RTX;

　　IAR PowerPac;

　　SEGGER embOS;

　　Quadros RTXC;

　　MicroDigital 的 SMX;

　　RoweBot 的 Unison 超小型嵌入式 Linux 與 POSIX 兼容型 RTOS;

　　SCIOPTA 適用于關鍵安全應用的實時操作系統。
