2導絲受力模擬裝置

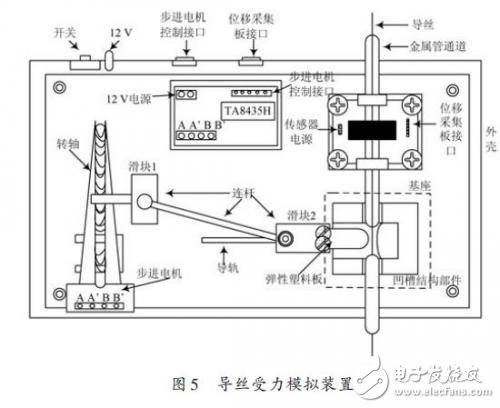

　　導絲在血管中移動與血管壁發生碰撞時，前進會受到阻力，因此，想要更加逼真地模擬血管內介入治療的過程就要增加力反饋，本文自主設計了一個導絲受力模擬裝置。該裝置的作用是將上位機虛擬手術軟件系統中，導絲模型與血管模型發生碰撞后對導絲模型所產生的阻力施加于真實的導絲，模擬真實的手術環境。使訓練者感受到反饋力后，及時調整操作動作，從而達到訓練的目的。由于導絲在血管中運動只存在單一方向的移動和轉動，具有兩個自由度。用一個二維的受力反饋裝置即可滿足要求。為了安裝和使用方便，將位移信息采集裝置和受力模擬裝置一起封裝在一個大的塑料盒中，只將金屬管通道和一些接口留出，與單片機控制系統裝置連接和通信。本文設計的導絲受力模擬裝置如圖5所示。

　　在本裝置的設計中傳動裝置包括轉軸、連桿、滑塊1和滑塊2以及導軌。

　　滑塊1套在轉軸上，連桿通過兩個螺母將滑塊1和滑塊2連接起來，滑塊1的運動通過連桿帶動嵌在導軌上的滑塊2左右運動。力反饋裝置執行過程是這樣的，通過步進電機轉動，帶動轉軸轉動，從而使轉軸上的滑塊1向外和向內運動。步進電機正轉，滑塊1向內運動，帶動連桿使其推動滑塊2在導軌上向右運動，鑲嵌在滑塊2上的彈性塑料板向右擠壓穿過凹槽結構的導絲，導絲受到壓力后運動會受到影響，表現在用手推導絲時有一種阻力感，不同的壓力阻力感不同，從而使操作者改變對導絲的操作。步進電機反轉則過程相反。

　　3系統測試

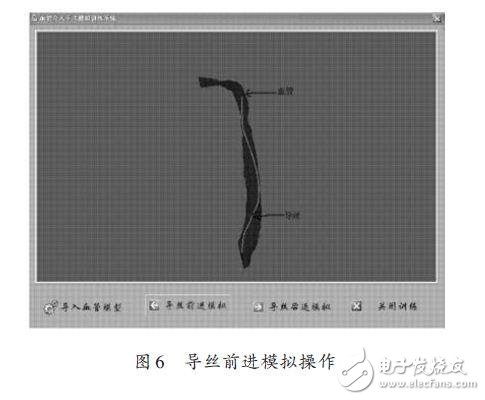

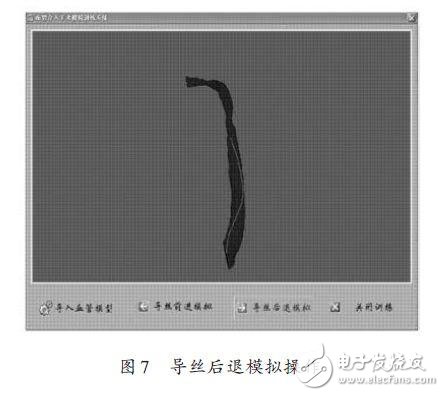

　　上位機虛擬手術軟件系統主要包括根據真實數據進行血管分割、血管建模、導管和導絲建模、支架和氣囊建模、碰撞檢測等。本系統與上位機虛擬介入手術軟件系統連接后進行測試，測試結果如圖6和圖7所示。

　　訓練者在操作金屬管通道里真實的導絲運動時，上位機軟件系統中的虛擬導絲能夠在虛擬血管里同步運動，發生碰撞后能將碰撞信號發送給單片機處理，給導絲施加對應的壓力，從而模擬真實的導絲在血管中運動所受到的阻力。

　　系統運行效果基本滿意，能夠基本滿足訓練者的練習。當然系統還存在許多需要改進的地方，如增加多個位移采集裝置、更加靈敏的受力反饋裝置的設計、更加優美的上位機軟件界面設計等，以更好的滿足當代醫學模擬教學的需求。

　　4結語

　　本文所闡述的血管介入手術器械運動控制系統，為介入手術醫生的培訓提供了很大的幫助。該系統具有一定程度的通用性，以后在對血管介入手術模擬教學系統進行研究時，可以在本系統的基礎上進行進一步的開發，增加和擴展功能，降低研發成本，縮短開發周期。
