醫學和醫療方式的進步使得有希望進行更準確的診斷、采用新的治療方法以及對病人進行更方便的醫療看護。從高分辨率成像系統到藥品提供系統和可植入電子產品，模擬和數字IC正在醫療領域發揮著越來越大的作用。這些儀器越來越多地要求高性能、小尺寸和低功率，而這正是凌力爾特優于其他公司的領域。

　　此外，醫療費用上漲也在加速對便攜式設備需求的增長，這類設備能在醫院之外監視患者情況。存儲在設備中的醫療數據可下載到PC或以電子方式發送回醫院。便攜式解決方案需要非常準確的低功率采樣IC。凌力爾特公司提供非常適合各種不同醫療應用的創新產品組合，例如電子腦電圖儀（EEG）、心電圖（ECG）機、脈沖血氧計測量、血液分析、PET/SPECT和CT掃描儀、輸注/胰島素泵、血液透析機、生命體征監視器、醫療成像等醫療應用。本文介紹凌力爾特公司這類創新產品組合中的一些新的產品線。

　　用于醫療監視的SAR ADC

　　諸如ECG/EEG和脈沖血氧計以及血液和體液分析應用等醫療監視需要精確和采樣率高達1Msps的模數轉換。視系統架構的不同而不同，12位至16位 SAR型ADC是良好的選擇。這類監視器系統的便攜性要求正在驅動對低功率解決方案和小占板面積器件的需求。為滿足這類需求，凌力爾特公司已經開發了一個器件系列。

　　LTC2383 16位、250ksps至1Msps ADC系列器件具4mmx3mm的小占板面積，提供了卓越的速度、分辨率和低功率（參見表1）。±2.5V的全差分輸入范圍實現了92dBSNR，在工業和汽車溫度范圍具有保證的THD性能規格。該系列器件在轉換之間自動斷電，同時當采樣頻率降低時，線性地降低功耗。LTC2383在1Msps時僅消耗 13mW功率。該引腳和軟件兼容的系列包括LTC2382（500ksps、6.5mW）和LTC2381（250ksps、3.25mW），這兩款器件具專有采樣架構，使ADC能在當前轉換期間開始獲取下一個采樣值。這延長了采樣時間，從而允許使用極低功率的ADC驅動器，因此降低了整個數據采集解決方案的總功耗。LTC2383系列還提供明顯的BUSY和CHAIN引腳，以簡化至微處理器的信號接口。LTC2383系列器件非常適用于多通道應用，例如外科設備中使用的光編碼器，在這類應用中，功耗和小尺寸至關重要。

　表1：具明顯BUSY和CHAIN引腳的LTC2383低功率、串行SAR ADC系列　

　　如果需要更寬的輸入動態范圍，那么LTC2393 16位250ksps至1Msps ADC系列提供±4.096Vp-p的全差分輸入范圍，具94dB SNR性能，同時提供一個集成和精確的10ppm/oC（最大值）基準。LTC2393非常適用于需要高度集成解決方案的血液和體液分析以及脈沖血氧計應用。在1Msps時，功耗為135mW，使用該系列器件，可以選擇串行或并行接口。

　　在最近推出的LTC2379-18、18位1.6Msps SAR ADC中，凌力爾特公司的ADC設計師還實現了突破性的SNR性能。LTC2379-18不僅是最快的18位無延遲SAR ADC，而且還實現了無與倫比的101dB SNR基帶性能，同時僅消耗23mW功率。此外，該器件還提供一種數字壓縮方法，使得無需負軌就能使用ADC驅動器。通過將輸入范圍調節至比滿標度小±500mV，該ADC可將調節后的范圍理解為滿標度輸入驅動范圍，從而僅在最低限度降低SNR性能的情況下，利用所有數字代碼。這種數字壓縮方法允許使用具較低正電源電壓的單電源ADC驅動器，去掉了產生負軌所需的成本。總之，這種方法提供了一種更低功率的解決方案。為了實現這種不打折扣的AC性能，建議使用快速穩定的、低噪聲LT635016位和18位ADC驅動器。

　　適用于便攜式監視應用的增量累加ADC

　　醫療設備正在給家庭醫療保健市場帶來革命，使人們不用走出家門就能診斷各種健康問題?？萍颊趯?shí)現自助護理保健系統，實現血壓、血糖、體溫等生命體征監控。

　　家庭醫療檢查和監視系統使人們能控制他們的健康狀況，但是這類醫療設備必須快速、高效率和可靠地運行。隨著便攜式醫療傳感器的演變，就無創護理而言，對更長電池壽命和更小外形尺寸的需求變得更加關鍵了。

　　有些醫療測量需要模擬電路連續運行，每秒獲取成千上萬甚至數百萬讀數。而另一些醫療應用每天僅需要一個讀數。就這類非經常性的測試而言，模擬電路必須僅加電一次，進行測量，然后處于閑置狀態，在一天的其余時間以低功率“休眠”模式運行。這類IC需要提供低功率休眠或打盹模式，以在停機時實現低功耗。

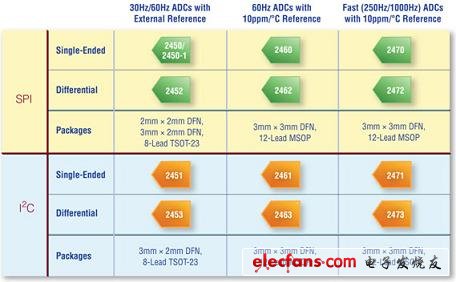

　　凌力爾特公司為便攜式應用提供了纖巧、低成本、16位增量累加ADC系列（圖1），應用包括：患者可戴在身上及具無線接口的ECG監視器、或體溫和葡萄糖監視器等。LTC2470系列提供高達1ksps的輸出速率，具有保證的無漏碼16位性能、SPI或I2C接口，并含有一個內部10ppm/oC基準，以確保最佳解決方案尺寸。

　　圖1：凌力爾特公司的纖巧增量累加ADC系列
