　　引言

　　由于現在的PCI、CPCI、VME等系統的持續傳輸速度很難超越400MB/s,因此要完成實時、長時間的采集存儲功能，本設計選擇實現一種基于PCI-E的系統，PCI-E是第三代接口通信協議(3GPIO)。傳統的PC主機北橋只有一個高速的PCI-E X16接口，本文使用帶G31北橋的芯片組的技嘉主板GA-G31M-ES2C為例來進行討論，雖然G31-ICH7芯片組在南橋上可提供4個PCI-E ×1接口，但是由于其他I/O端口資源的占用，該主板在北橋上僅提供了一個PCI-E ×16的插槽，南橋也只提供一個PCI-E ×1插槽。因此如果只采用G31/ICH7芯片組的電腦建立一個PCI-E采集存儲系統，它只能實現PCI-E 1.0 單通道的采集存儲系統，帶寬就被限制在200MB/s內。而這種格局主要是由于計算機北橋只提供一個PCI-E插槽，不能同時滿足高速采集和存儲的連接需要,因此擴展主機北橋上的PCI-E接口，將整個采集存儲都建立在北橋上變得至關重要。

　　系統結構分析

　　Intel(英特爾)公司最新的雙通道DDR3內存以及下一代雙×16 PCI-E 2.0的計算機芯片組技術提供了一種更新的個人電腦的架構，這些技術被應用到X38、X48和X58等計算機芯片組中。本文以X58為例，圖1為X58芯片組的系統架構。

?

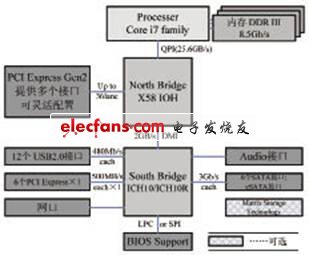

　　圖1 X58芯片組的系統架構

　　X58芯片組搭配新南橋ICH10或ICH10R，可支持四條PCI-E ×16插槽(其中兩條符合PCI-E 2.0規范)，根據通道數的要求可組成四種不同模式，當然它只支持雙圖形處理器(GPU)協同運行的技術CrossFire，仍不支持Scalable Link Interface(SLI)技術。SLI技術是主板能夠同時使用兩塊同型號PCI-E顯卡的一種技術，同時芯片間通信通過類似AMD HyperTransport總線技術的QPI總線技術完成，借助PCI-E通道可帶來最高25.6GB/s的雙向帶寬，而現在的前端總線Front Side Bus(FSB)則被徹底棄用。我們可以直接運用X58芯片組構建一個高速實時的系統，但由于現階段很少有能夠完全利用PCI-E ×16帶寬的采集卡，因此將資源進行分割，利用多塊采集模塊組成一個采集系統，通過PCI-E Switch擴展接口的方法可以將X58芯片組擴展成為一個更高速、兼容更多模塊的采集存儲系統。

　　DMI(Direct Media Interface)直接媒體接口是Intel公司開發用于連接主板南北橋的總線，取代了以前的Hub-Link總線。DMI采用點對點的連接方式，時鐘頻率為100MHz，由于它基于PCI-E總線，因此具有PCI-E總線的優勢。DMI實現了上行與下行各1GB/s的數據傳輸率，總帶寬達到2GB/s，但DMI還要與其他I/O設備進行通信，因此如果選擇南橋的PCI-E端口進行傳輸，傳輸速度將受到很大的限制，理想情況下至多只能實現1GB/s的傳輸存儲速度。因此，本系統在計算機中DMI以上的結構中完成數據的傳輸和存儲。我們可以將連接在芯片G31 GMCH的PCI-E ×16端口通過一個PCI-E Switch進行擴展，擴展后的結構相當于主機北橋提供了多個高速的PCI-E接口，形成一個類似于圖1中的X58架構，從而使整個傳輸存儲過程不受DMI雙向2GB/s速度的影響。

　　利用北橋PCI-E擴展技術，將所有的采集卡和存儲卡都連接到主機的北橋端，可使整個數據傳輸不受主機DMI等的速度瓶頸限制，如果只是使用PCI-E ×4對系統進行擴展，理想的有效數據傳輸速度也可達800MB/s，而且由于PCI-E協議是雙向同時傳輸?shù)模虼藢⒉杉ê痛鎯?chǔ)卡同時連接到一個端口并不會影響其傳輸和存儲的效率。

　　系統設計

　　PCI-E Switch

　　PCI-E Switch為整個系統提供擴展端口，系統中所有的PCI-E接口都是通過PCI-E Switch芯片擴展出來的，類似的可以看成將多個PCI-E插槽直接連接到主機的北橋上。圖2為含PCI-E的拓?fù)浣Y(jié)構圖，通過Switch可以將一個上游設備口擴展多個下游端口，此外PCI-E Switch還可以級聯。通過一個多通道的PCI-E Switch可擴展構建一個多采集卡多存儲設備的實時高速采集存儲系統。

?

　　圖2 含PCI-E Switch的拓?fù)浣Y(jié)構圖

　　本方案采用的是PLX公司的一塊PCI-E Switch芯片PEX8616，它是一款可以設置4個接口并擁有16個通道的PCI-E Switch芯片，并可設置每個接口的通道數。其支持透明橋(TB)、非透明橋(NTB)兩種方式，即可以支持兩個及以上的多主機系統和多智能I/O端口的模塊。PEX8616每個通道含有兩個虛擬端口，且支持熱插拔。由于主要目的是將北橋上的PCI-E ×16插槽擴展成為多個PCI-E接口。因此，本系統中將其分為四個PCI-E ×4的接口。端口號為0、1、5和6，將與主機連接的端口0設置為上游端口，其余三個端口則為下游端口，連接采集卡和RAID存儲卡。

　　PCI-E數據傳輸方式包含地址路由和ID路由等方式，PCI-E設備在系統中都有一個ID，根據所處的PCI總線號、設備號和功能號來確定。一個PCI-E Switch可以看成多個P2P橋的集合，并且在上游設備和下游設備之前還虛擬了一條總線。
