通常非阻塞賦值產生寄存器等存儲元件，對應的物理器件是帶存貯功能的元件，如寄存器、觸發器等。阻塞賦值則對應網線類型，通常與物理連線對應。這是兩種賦值方式的最明顯的差異，也是時序邏輯用非阻塞、組合邏輯用阻塞的重要原因。但這并不是絕對的，事實上阻塞賦值對應網線型，亦可對應寄存器型;阻塞賦值也能生成存貯元件，因此不能片面理解。在組合邏輯里，鎖存器可能引發測試問題，帶來隱患。說明在建模時，首先要從硬件出發來考慮問題，應先在頭腦中形成電路結構，由于賦值方式的不同，綜合結果差異甚大，運用不當很可能會導致建模失敗。阻塞賦值在時序邏輯中亦有著重要應用，在需要實時更新的組合邏輯中只有阻塞賦值能滿足要求。

　　以下示例代碼的功能是計算傳送過來的data中1和0的個數。

　　reg [5:0]count0，count1;

　　always @(posedge clk,negedge Rst_n)

　　begin

　　if(!Rst_n)

　　...

　　else

　　begin

　　count0 = 0; //語句1

　　count1 = 0; //語句2

　　for(i = 0;i <= 11;i = i+1)

　　begin

　　if(data[i] == 1)

　　count1 = count1 + 1; //語句3

　　else if(data[i] == 0)

　　count0 = count0 - 1; //語句4

　　else

　　count0 = count0 + 0; //防止生成鎖存器

　　end

　　end

　　end

　　在這段代碼里，count0、count1的值必須在每次計數之前被清零，count0、count1必須實時更新。顯然，只有阻塞賦值能滿足要求。非阻塞賦值分兩步完成，所有的更新事件在單位仿真周期末同時執行，只有最后一個值有效，所以非阻塞賦值無法完成計數任務。阻塞賦值卻能很好地勝任，因?yàn)樽枞x值估值和更新一次性完成。

　　事件上，在時序邏輯中經常碰到上述實時更新問題，非阻塞賦值往往無法實現，如用阻塞賦值則可很好地解決問題。

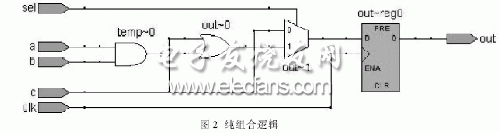

　　正如阻塞賦值在時序邏輯中有重要應用一樣，非阻塞賦值在組合邏輯中亦有不可替代的應用。在組合邏輯中用非阻塞賦值可以把組合邏輯改造成流水線?？蓤?zhí)行如下所示純組合邏輯代碼，將生成純組合邏輯，綜合結果如圖2所示。

?

　　input a,b,c,clk,sel;

　　output out;

　　reg out,temp;

　　always @(posedge clk)

　　begin

　　temp = a & b; //語句1

　　if(sel)

　　out = temp | c; //語句2

　　else

　　out = c; //語句3

　　end

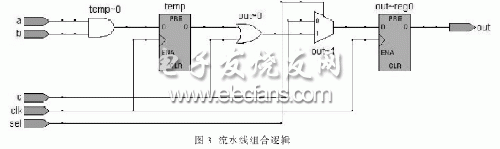

　　若把上面代碼中語句1、語句2、語句3阻塞賦值(" = ")改為非阻塞賦值(" <= ")，則綜合結果如圖3所示。

?

　　流水線設計方法在高性能、需經常進行大規模運算的組合邏輯中可以到廣泛運用。

　　在組合邏輯中，如在begin、end塊中同時有許多非阻塞賦值，則它們的賦值順序是并發的。實際上它們賦予的都是上一個時鐘送入寄存器的值。這與使用同一時鐘沿觸發的許多在同一個使能控制信號下賦值完全一致，并且這種賦值因?yàn)閿?shù)據保存在寄存器中，當時鐘沿到來時都已穩定，所以存入的數值是可靠的。用這種方法可以避免由組合邏輯產生的競爭冒險[2]。

　　在相關應用中，非阻塞賦值能較好地解決零時刻競爭冒險問題。因?yàn)榉亲枞x值分兩步完成，非阻塞賦值更新事件是在所有活躍與非活躍事件執行完之后執行，能確保所有敏感變量值在零時刻都被觸發[3]。

　　在同一always塊混合使用阻塞賦值與非阻塞賦值，利弊共存，混合使用的結果可能事半功倍，亦可能功虧一簣。只有了解其處理機制，深刻理解阻塞與非阻塞賦值底層實現的異同，方可靈活運用。

　　本文通過Verilog事件處理機制，詳細討論了阻塞與非阻塞賦值的區別、聯系及其應用示例。由本文可知，阻塞與非阻塞賦值靈活多變，底層實現也差異甚大。因而在數字電路設計時，依據預期功能，從硬件實現出發，斟酌差異，仔細選用阻塞與非阻塞賦值才能有效避免出錯，縮短開發周期。
