近年來，數碼語音處理技術領域已逐漸發展成為兩大陣營——傳統的數字語音技術和新型的模擬語音技術。前者是將語音信號經模數轉換(A/D)變成數字代碼，存儲到各種數字存儲器(ROM,SROM,EEPROM等)中，還原時再經數模轉換(D/A)合成近似的模擬語音，其音質相對較差，結構較復雜；而新型的模擬語音處理技術是直接將語音模擬量存取于特殊的非易失模擬存儲器中，其音質效果好，結構簡單。語音錄放芯片APR9600就利用了后一種技術——新型的模擬語音處理技術。

　　錄音時外部音頻信號經芯片APR9600內部具有自動增益調節的話筒放大器放大，由內部濾波器、采樣電路處理后以模擬量方式存入專用快閃存儲器 FLASHRAM中，由于FLASHRAM是非易失器件，長時間斷電語音不會丟失。放音時芯片內讀邏輯電路從FLASHRAM中取出信號，經過一個低通濾波器送到功率放大器，然后直接推動外部的喇叭放音。

　?。?引腳功能

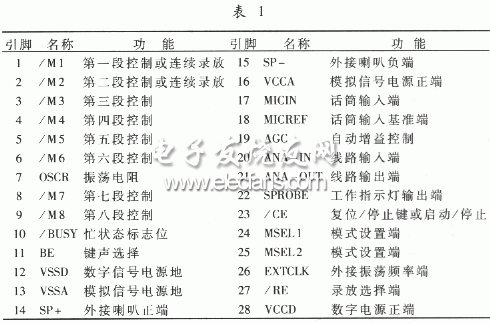

　　APR9600為28腳雙列直插式標準封裝DIP芯片，各管腳功能說明如表１所示。




　　APR9600工作電壓4.S~6.SＶ，靜態電流1uA，工作電流2SmA，驅動功率12mW（外接喇叭16Q）。

　?。?控制模式及典型應用電路

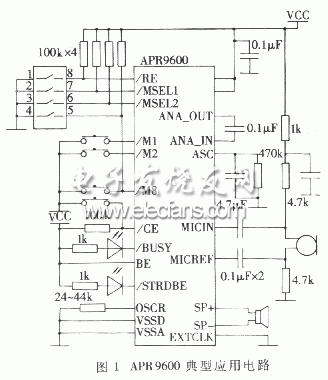

　　APR9600典型應用電路如圖１所示。APR9600的錄放控制有多種模式，為普通用戶使用提供了極大的方便?？偟膩碚f分為串行控制和并行控制兩種模式，由芯片MSEL1、MSEL2及/M8的設置來實現，APR9600典型應用電路如表2所示。





　　在并行控制模式下，每段都有對應的鍵控制，任意一段的錄放不影響其它段，控制簡單，最多可分八段，適用于幾段語音之間各不相關，毫無順序可言的場所；在串行控制模式下，語言按一定的順序錄放，控制鍵少，分段控制不方便，適用于幾段語音之間互相關聯，有一定先后順序的情形。
