一、纮康科技HY11P系列簡介

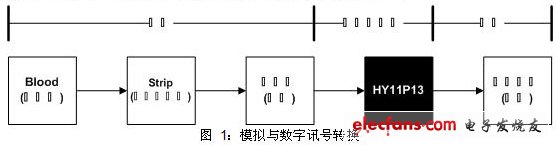

　　利用測試試紙做為葡萄糖訊號的擷取來源，以固定偏壓方式激發試紙與血液的電化學反應成為電流訊號輸出，再經由纮康科技的單片機“HY11P13 ” 量測電流訊號、運算、數字輸出顯示，如圖 1，以最少的組件達成偏壓式電流量測方案。

?

　　·單片機簡介

?

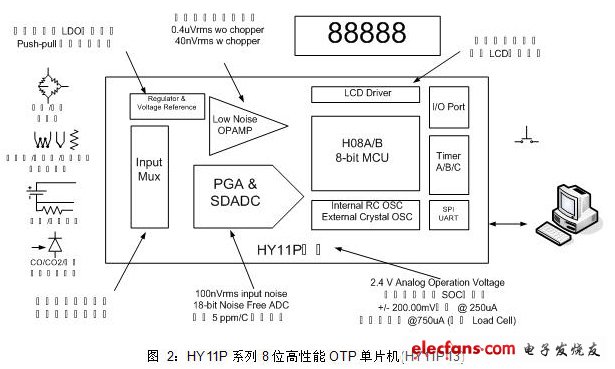

　　·8位加強型精簡指令集,共有66個指令包含硬件乘法指令及查表指令

　　·2.0V to 3.6V工作電壓范圍，-40℃~85℃工作溫度范圍.

　　·外部石英震蕩器及內部高精度RC震蕩器，6種CPU工作頻率切換選擇，可讓使用者達到最佳省電規劃

　　?　　運行模式 300uA@2MHz

　　?　　待機模式 3uA@32KHz

　　休眠模式 1uA

　　·4KWord OTP (One Time Programmable) Type程序內存，256Byte數據存儲器

　　·Brownout and Watch dog Timer，可防止CPU進入死機模式

　　·18-bit 全差動輸入ΣΔADC模擬數字轉換器

　　內置 PGA (Programmable Gain Amplifier) 及可有1/4 ,1/2, 1. …..128倍10種輸入信號放大倍率選擇

　　內置輸入零點調整, 可針對不同應用增加其量測范圍

　　內置高阻抗輸入緩沖器(32以上輸入倍率不適用)

　　內置絕對溫度傳感器

　　·超低輸入噪聲(<1uVpp)運算放大器, 可提供高輸出阻抗小訊號的放大及小電流的電壓轉換

　　·1.0V低溫飄系數參考電壓源輸出，具有Push-Pull驅動能力，可提供傳感器驅動電壓

　　·10mA低壓差穩壓電源輸出，可有4種不同輸出電壓選擇

　　·4x20 LCD液晶驅動器

　　Static、1/2、1/3、1/4 Duty及1/3 Bias軟件選擇

　　內建Charge Pump穩壓線路，提供4種LCD偏壓

　　·8-bit Timer A

　　·16-bit Timer B模塊具Capture/Compare 功能

　　·16-bit Timer C 模塊具PWM/PFD波形產生功能

　　·串行通訊SPI模塊

　　二、血糖試紙簡介

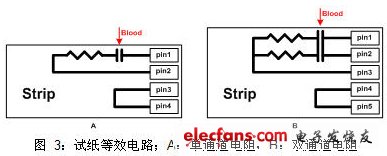

　　由于各家試紙組成成分不同，本文以等效電路作為探討的方向，項目啟動前，必須先了解試紙的等效電路(如圖 3)、電化學反應時間(圖 4)、電流轉換公式…等。

　　·等效電路

?

　　·電化學反應時間

?

　　VR：固定偏壓

　　Reaction time：試紙反應時間

　　Measuring time：試紙量測時間

　　·電流轉換公式

　　范例：

　　I：電流(μA)

　　F(code)：不同試紙會有不同的參數

　　T(t)：溫度系數
