PIR感測信號經二級放大，再經窗口電壓比較判斷是否有觸發，有則輸出高平，此時計時器受控開始計時，進入延時狀態，當PIR檢測信號時間大于768T（時鐘周期）時，才輸出高電平，以防止誤觸發，內部輸出控制器相當于一個與門的功能，只有當光敏電阻CDS檢測計時輸出及過零檢測出同時為高電平時，才會輸出正脈沖，控制可控硅動作。光敏元件硫化鎘CDS接內部施密特觸發器，白天CDS阻值低，施密特輸出低，抑止輸出；天暗相反，當PIR工作，CDS不工作，即I／O腳檢測到CDS為輸出低電平。由于RE200B過零檢測的作用給出一個標準的起點是過零電壓，當l，2，3腳同時為高電平，11腳輸出正脈沖，控制外圍電路工作。15腳TCI為定時時鐘，19腳TB為系統時鐘，時間設定均為：F=（1±O．2）／1．1RCo人體在開關的感應范圍有微小的動作即能使負載持續工作。當人體靜止不動超出延時時間，開關將自動關閉，人體一旦移動又自動開啟負載。由于電路采用過零技術，常通斷，對負載影響不大，白天安裝此開關，燈泡會閃亮3次后熄滅，表示初始化結束，進入正常監控狀態。晚上安裝此開關負載即時工作，人離開后自動延時關閉負載。

　　4 性能測試

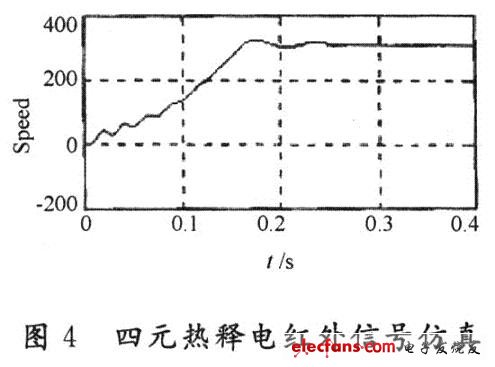

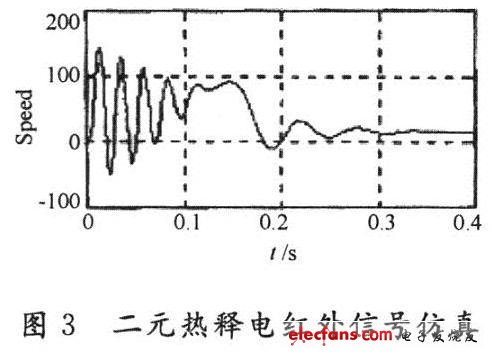

　　利用仿真軟件Matlab分別對白天和黑夜的情況進行了仿真，仿真圖如圖3和圖4所示。其中，圖3是二元熱釋電紅外信號處理器仿真結果，圖4是四元熱釋電紅外信號處理器的仿真結果。從圖中可以看出四元熱釋電紅外用更好的響應速度。

　　5 結 語

　　隨著人們安全意識的提高，越來越多的人投入到安全技術的研究中，而多元紅外探測器傳感器的應用的更是逐漸成為熱點。在對熱釋電紅傳感器全面論述的基礎上，給出基于四元熱釋電紅外信號處理器硬件結構設計，最后用Matlab軟件進行詳細的數據仿真，從而可預測本類系統的研制必將更快的促進安全技術的產業化進展，并具有一定經濟意義。
