一種Flyback軟開關實現方法

摘要：提出了一種Flyback電路ZVS軟開關實現方法，即通過附加一個繞組，使激磁電感電流反向，從而來創造Flyback電路主開關的ZVS軟開關條件；分析了其工作原理及電路參數的設計；最后的實驗結果驗證了該電路的工作原理及有效性。

關鍵詞：Flyback電路；軟開關；輔助繞組

0??? 引言

??? 輕小化是目前電源產品追求的目標。而提高開關頻率可以減小電感、電容等元件的體積。但是，開關頻率提高的瓶頸是開關器件的開關損耗。于是軟開關技術就應運而生。

??? 本文提出了一種帶輔助繞組的Flyback零電壓軟開關實現方法。通過對該電路的工作原理分析及實驗的結果，驗證了該電路的可行性。

1??? 工作原理

??? 圖1所示的即為本文所提出的軟開關電路，輔助繞組的匝數與輸出繞組相同。開關管S₁與S₂互補導通，之間有一定的死區防止共態導通，如圖2所示。電路中激磁電感L_m的取值較小，使電流i_Lm可以反向以達到主開關S₁的ZVS軟開關條件，如圖2（a）及圖2（b）中i_Lm波形所示。由于電路在輕載及滿載時的工作狀況有略微不同，下文將具體分析電路輕載時的工作原理，滿載時的工作原理將簡要說明。考慮到開關的結電容以及死區時間，電路輕載時一個周期可以分為7個階段，其各個階段的等效電路如圖3所示。其工作原理描述如下。

圖1??? 帶輔助繞組的flyback變換器

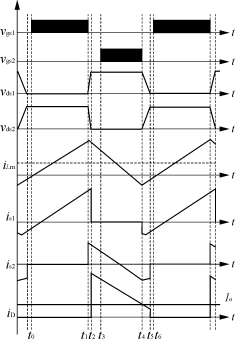

（a）輕載時的電路工作波形

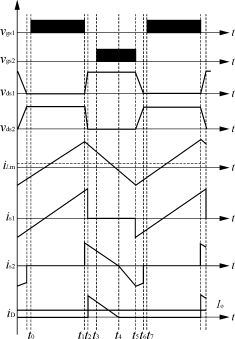

（b）滿載時的電路工作波形

圖2??? 電路主要工作波形

（a）Stage1[t₀，t₁]??????? （b）Stage2[t₁，t₂]

（c）Stage3[t₂，t₃]??????? （d）Stage4[t₃，t₄]

（e）Stage5[t₄，t₅]??????? （f）Stage6[t₅，t₆]

（g）Stage7[t₆，t₇]

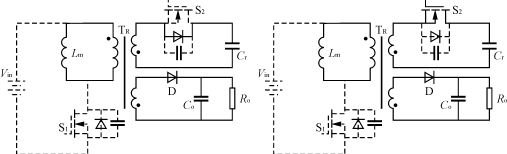

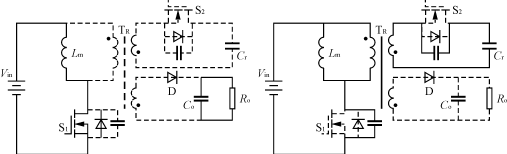

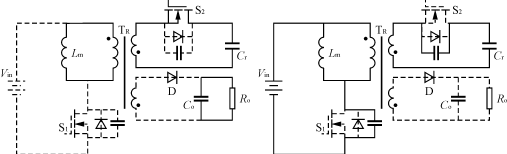

圖3??? 各階段等效電路圖

??? 1）階段1〔t₀，t₁〕??? 該階段S₁導通，L_m承受輸入電壓，激磁電流i_Lm正向線性增加，從負值變?yōu)檎?。?I>t₁時刻S₁關斷，i_Lm達到最大值，該階段結束。

??? 2）階段2〔t₁，t₂〕??? S₁關斷后，激磁電感電流開始下降，其中一部分對S₁的輸出結電容充電，S₁的漏源電壓線性上升；同時另一部分通過變壓器耦合到副邊使S₂的輸出結電容放電，S₂的漏源電壓可以近似認為線性下降，t₂時刻S₂的漏源電壓下降到零，該階段結束。

??? 3）階段3〔t₂，t₃〕??? 當S₂的漏源電壓下降到零之后，S₂的寄生二極管就導通，將S₂的漏源電壓箝位在零電壓狀態，也就是為S₂的零電壓導通創造了條件。同時二極管D也導通。

??? 4）階段4〔t₃，t₄〕??? t₃時刻S₂的門極變?yōu)楦唠娖?，S₂零電壓開通。激磁電感L_m承受反向電壓nV_o（n為變壓器原副邊匝數比），Lm上電流線性下降，t₄時刻下降到零，通過開關管S₂及二極管D的電流也同時下降到零，該階段結束。

??? 5）階段5〔t₄，t₅〕??? 通過二極管D的電流下降到零以后，二極管D自然關斷。而S₂繼續導通，L_m上承受電壓nV_o，流過L_m的電流從零開始反向線性增加。t₅時刻S₂關斷，該階段結束。

??? 6）階段6〔t₅，t₆〕??? 此時激磁電感L_m上的電流方向?yàn)樨?fù)，此電流一部分使S₁的輸出結電容放電，使S₁的漏源電壓可以近似認為線性下降；同時另一部分通過變壓器耦合到副邊對S₂的輸出結電容充電，使S₂的漏源電壓線性上升。t₆時刻S₁的漏源電壓下降到零，該階段結束。

??? 7）階段7〔t₆，t₇〕??? 當S₁的漏源電壓下降到零之后，S₁的寄生二極管導通，將S₁的漏源電壓箝在零電壓狀態，也就為S₁的零電壓導通創造了條件。t₇時刻接著S₁在零電壓條件下導通，進入下一個周期?？梢钥吹?，兩個開關S₁和S₂都實現了軟開關。

??? 以上分析的是電路輕載時的工作原理，電路滿載時的工作原理與輕載時略有差別，即不存在二極管D電流下降到零自然關斷的環節，二極管D的電流在開關管S₂關斷以后才逐步下降到零，如圖2（b）所示。

2??? 軟開關參數設計

??? 這里軟開關的參數設計主要是變壓器激磁電感的設計。

??? 激磁電感電流的峰峰值可以表示為

??????? ΔI_Lm=（V_inDT）/L_m??? （1）

式中：D為占空比；

????? T為開關周期。

??? 則激磁電感電流的最大值和最小值可以表示為：

??? I_Lmmax=(VinDT)/2L_m＋I_o/n（2）

??? I_Lmmin=(VinDT)/2L_m－I_o/n（3）

式中：I_o是負載電流。

??? 從上面的原理分析中可以看到S₁的軟開關條件是由|I_Lmmin|使S₁的輸出結電容放電，同時通過變壓器對S₂的輸出結電容充電來創造的；而S₂的軟開關條件是由|I_Lmmax|對S₁的輸出結電容充電，同時通過變壓器使S₂的輸出結電容放電來創造的。

??? S₁及S₂的軟開關極限條件為儲存在L_m上的能量對S₁和S₂的輸出結電容充放電，足以令其中一結電容放電到零，而另一結電容充電到最大。

??? 這樣S₁的極限條件為

??? (nV_o＋V_in)²(<=)L_m（4）

??? S₂的極限條件為

??? (nV_o＋V_in)²(<=)L_m（5）

式中：C₁，C₂分別為S₁和S₂的輸出結電容。

??? 由于在實際電路中死區時間比較小，因此可以近似認為在死區時間內電感L_m上的電流保持不變，即為一個恒流源對開關管的結電容進行放電。在這種情況下的軟開關條件稱為寬裕條件。

??? S₁的寬裕條件為

??? (nV_o＋V_in)≤|I_Lmmin|t_dead1（6）

??? S₂的寬裕條件為

??? (nV_o＋V_in)≤|I_Lmmax|t_dead2（7）

式中：t_dead1，t_dead2分別為S₁及S₂開通前的死區時間。

??? 由于能量由電源向負載傳送，即負載電流I_O>0，比較式（2）與式（3）可知|I_Lmmax|>|I_Lmmin|，特別是在滿載時，|I_Lmmax|>>|I_Lmmin|。所以S₂的軟開關實現比S₁要容易得多。因此在具體的實驗設計中，關鍵是要設計S₁的軟開關條件。首先確定可以承受的最大死區時間，然后根據式(6)及式(3)推算出激磁電感量L_m。在能實現軟開關的前提下，L_m不宜太小，以免造成開關管上過大的電流有效值，使開關的導通損耗過大。

3??? 實驗結果

??? 設計了一個48V輸入、5V/5A輸出的帶輔助繞組的Flyback電路模型，給出了實驗結果，進一步驗證了上述軟開關實現方法的正確性。該變換器的規格和主要參數如下：

??? 輸入電壓V_in??? 48V；

??? 輸出電壓V_o??? 5V；

??? 輸出電流I_o??? 0～5A；

??? 工作頻率f??? 100kHz；

??? 主開關S₁，S₂??? IRF730，IRFZ44；

??? 激磁電感L_m??? 70μH；

??? 變壓器原副邊及輔助繞組匝數比??? 26∶4∶4。

??? 圖4分別給出了輕載（1A）及滿載（5A）時的實驗波形，從圖4（g）～圖4（j）可以看到開關管S₁及S₂在輕載和滿載時都實現了軟開關。

（a）Current? of? D(1A)??? （b）Current? of? D(5A)

（c）Current? of? S₂(1A)??? （d）Current? of? S₂(5A)

（e）Current? of? S₁(1A)??? （f）Current? of? S₁(5A)

（g）Soft switching? of? S₁(1A)??? （h）Soft switching? of? S₁(5A)

（i）SoftswitchingofS2(1A)??? （j）SoftswitchingofS2(5A)

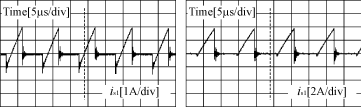

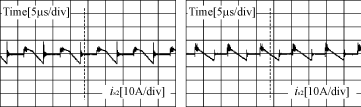

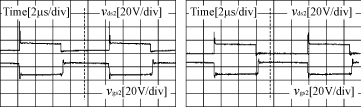

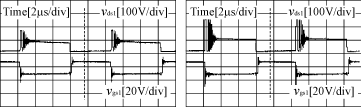

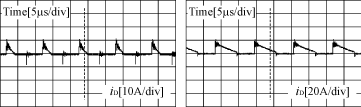

圖4??? 實驗波形

4??? 結語

??? 本文分別分析了電路工作在輕載及滿載時的情況，即輸出整流二極管分別處于斷續及連續狀態，此兩種狀態分別有自己的優缺點，斷續狀態可以實現二極管的零電流關斷，但其電流應力較高，而連續狀態則剛好相反。因此，可以根據具體的需要，將電路設計在其中一個狀態或跨越兩種狀態。
