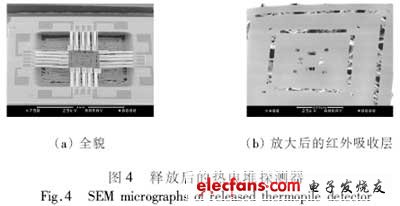

制作完成的熱電堆器件采用XeF2氣體從正面腐蝕單晶硅襯底，從而形成懸浮膜結構的紅外吸收層進而實現器件的釋放。影響XeF2氣體釋放效果的主要因素包括負載，即需要釋放的器件結構、器件表面與氣體接觸情況、器件數目及其在XeF2刻蝕反應腔內的分布狀況等和控制刻蝕的各項參數，即刻蝕循環數目、每個循環刻蝕時間及XeF2壓力?？紤]到實驗可行性，本文固定負載，重點研究控制刻蝕的各項參數的作用。為提高實驗效率，采用正交實驗方法優化釋放條件。實驗表明，對于本文所提出的器件，特定負載下的優化控制參數為：20個刻蝕循環，每個循環的刻蝕時間為60s，XeF2壓力為532 Pa。圖4 為成功釋放后的熱電堆探測器。

　　

?

　　2 測試

　　本文所使用的測試系統主要包括黑體作為紅外輻射源，光闌用于減弱背景輻射，斬波器用來調制熱電堆探測器產生的直流信號、信號處理電路、示波器。圖4 中釋放后的熱電堆探測器通過標有“+ ”和“- ”號的引腳將直流電壓信號接入處理電路的前置放大器。前置放大器的作用是對微弱的傳感器信號進行初步放大，方便后續的濾波處理，放大倍數如果太大會在濾波處理之前引入很大的噪聲。

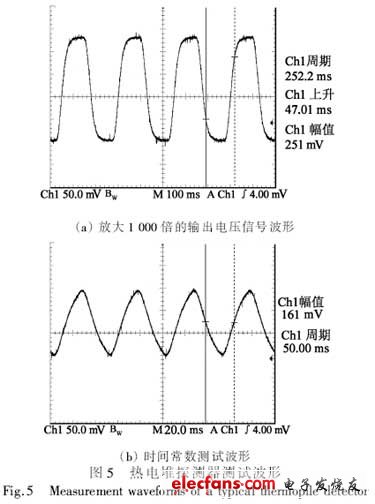

　　表征探測器性能的三個主要指標為響應率、探測率和時間常數。測試結果：響應率13～15 V/W，探測率(1.85～2.15) × 107cmHz1/2/W，時間常數20～25 ms，其中，響應率和探測率通過輸出電壓來計算，放大1 000 倍后的電壓信號如圖5 (a)所示。通過調節斬波器的轉動頻率，使輸出電壓的幅值達到幅值的1 × 10 - 1倍，此時的上升時間即時間常數，如圖5 (b)所示。其他器件參數：幾何尺寸2 mm × 2 mm (釋放前)，熱偶對數20，串聯電阻16～18 kΩ。通過調整離子注入劑量和能量，可以進一步減小串聯電阻，進而提高探測率和響應率。

　　

?

　　3 結語

　　介紹了一種采用MEMS工藝制作的熱電堆紅外探測器，并采用XeF2氣體干法刻蝕工藝成功釋放了器件。該方法的優點在于使用干法刻蝕降低了工藝難度，避免了濕法腐蝕的諸多問題，例如，濕法腐蝕溶液不可避免的沖擊可能會損壞器件結構，這就限制了器件尺寸，不能制作較大的吸收層，還容易導致結構變形甚至破裂或粘附等問題。另一方面使得腐蝕開口設計更加多樣化，進而可以優化探測器的幾何構型。正面刻蝕降低了正反對準對光刻機的要求，降低了生產成本。本文所介紹的探測器所有結構都是由標準CMOS工藝中最常見的材料構成，便于將模擬放大器等后端信號處理電路整合到傳感器中，真正實現集信號產生和處理于一體的MEMS系統。
