　　德州儀器 (TI) 的破損玻璃檢測器解決方案

?

　　設計注意事項

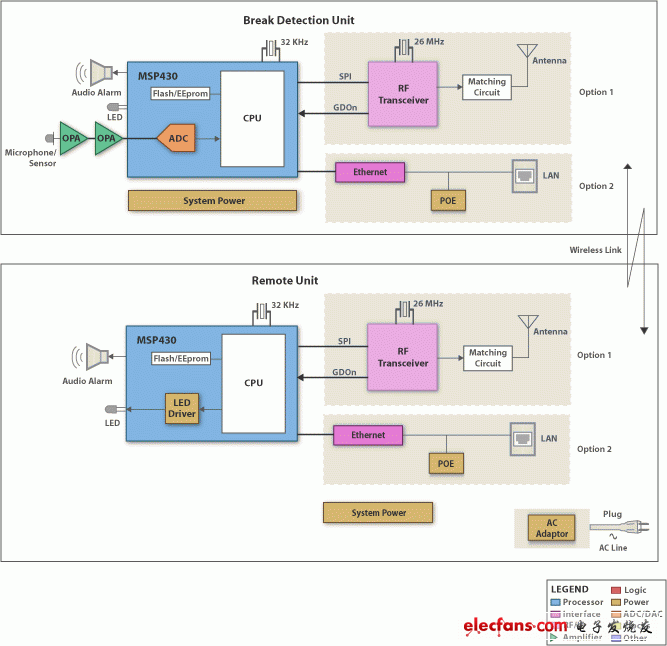

　　破損玻璃檢測器是為 3 種實施類型而設計的：獨立式、無線連接以及固定/有線連接。前 2 種實施需要電池供電。破損玻璃檢測器的功能性方框圖分為 3 個子圖：感應方框圖、處理器方框圖和通信接口方框圖。在實施基本的獨立式破損玻璃檢測器時，不需要處理器和通信接口。感應方框圖由一個感應玻璃破碎時發出的高頻率聲波的聲學設備(麥克風)和兩個用來放大檢測到的頻率并啟用 MSP430 中的 ADC 來對信號進行采樣的運算放大器組成。獨立式和無線連接實施要求延長電池壽命，而具有低電流消耗的 MSP430 微處理器則是這些應用的理想選擇。

　　在為應用選擇外部運算放大器時，使成本與 建立時間性能達到平衡非常重要，同時需要將電流消耗降至最低。建立時間對于允許探測器在短時間內提供多個玻璃破損事件報告(這樣做可將假警報的數量降至最低)至關重要。為了進一步降低外部組件的電流消耗，某些器件直接從 MSP430 端口引腳獲得電源。當 MSP430 處于待機狀態時，這將導致放大器的電流消耗降為零，從而顯著延長此應用的電池工作時間。

　　通信接口

　　射頻收發器：在選擇低功耗無線 (LPW) 解決方案時，范圍、網絡配置和功耗都是應該考慮的重要因素。范圍受輸出功率、敏感度和選擇性的影響，它反過來影響其它信號源的堵塞和將所需信號與本地干擾區分開來的能力。在射頻設計中，選擇性同樣很重要，在設計 2.4GHz 頻帶的產品時尤其如此(其中很可能受到其它設備的干擾)。在選擇射頻無線電時，了解玻璃破損探測器所使用的網絡配置也很重要：點對點、星狀或網狀網絡，因為它會影響系統的無線電、處理器、存儲器和電源要求。

　　線路供電：以太網供電 (IEEE 802.3af) 通過標準 LAN 連接將數據和電源相集成。它為連接至系統的設備提供不間斷的最大 15W(13W 負載)、48V 的額定電源。玻璃破損探測器的電源要求遠低于有源器件的 12.5W 限制，可以輕松從 PoE 獲得電源。此類實施無需在傳感器位置運行 AC 電源，并可降低探測器的電源成本，因為它只需 DC/DC 電源轉換。
