4.軟件設計

　　本系統使用匯編語言編碼實現的，比C語言編碼的程序處理時間更快。

　　主程序中包含系統初始化，鍵盤掃描選擇子程序，溫度比較子程序，溫度測量子程序，溫度計算子程序，顯示子程序。

　　4.1 主程序模塊

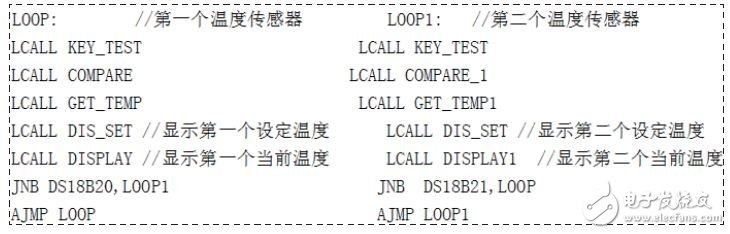

　　主程序中先對數據進行初始化，然后調用鍵盤掃描子程序KEY_TEST，溫度比較子程序C O M P A R E，溫度采集子程序G E T _ T E M P，溫度顯示子程序D I S _ S E T和DISPLAY，再判斷采集，顯示第二個溫度傳感器的溫度值。編寫程序如下：

　　4.2 LED顯示模塊

　　LED顯示可以分為動態顯示和靜態顯示兩種，靜態顯示占用更多口線，為了減少硬件成本，本設計采用動態掃描顯示的方法顯示兩個溫度傳感器的溫度值。

　　DISPLAY和DISPLAY1函數分別讀取第一個和第二個溫度傳感器的溫度并根據暫存單元的數據顯示兩個溫度傳感器的溫度。編程思路：根據SIGN標志來判斷轉入不同的顯示，將查表所得的數據存入不同的單元并顯示在LED上。

　　4.3 鍵盤控制模塊

　　鍵盤通過設定SIGN標志來判斷設定第一個或者第二個溫度傳感器的最高溫或者最低溫，編程思路為：將SIGN初始設定為0，當?shù)谝粋€(gè)按鍵按下時將其賦為1，再次按下時加一，直到按到第5次重新賦值為0，根據SIGN的值確定進行不同的設置。

　　4.4 溫度傳感器模塊

　　根據溫度傳感器DS18B20完成溫度轉換所必須經過的3個步驟，程序：MOV A，#0CCH//跳過ROM MOV A，#44H / / 進行溫度變換 MOV A，#0BEH//讀暫存存儲器內容。

　　4.5 報警模塊

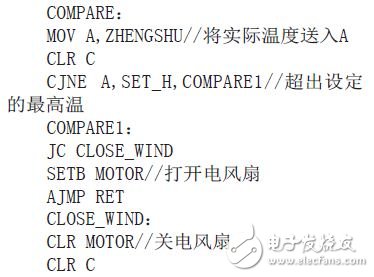

　　當實時溫度高于設定的最高溫度時或者實時溫度低于設定的最低溫度時，單片機會控制蜂鳴器或者電風扇工作，判斷當前溫度是否在正常范圍的函數為COMPARE，高溫部分程序如下：

　　5.仿真測試

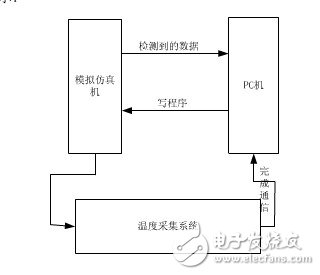

　　我們對DS18B20寫入程序之前，必須調試自己的程序。但我們不能看到程序是怎樣運行的。因此我們可以用仿真機來仿真，通過仿真機我們可以看到DS18B20發送過來的數據，讀出來的溫度值，所利用寄存的值的變化。系統連接示意圖如下圖所示：

　　我們現在能把DS18B20所采集到的溫度在PC機上顯示出來并且每一個溫度值顯示后換一行。試驗證明了系統實用性強，達到了預定的功能。

　　6.總結

　　本方案中所設計的溫度控制器，采用AT89C51單片機作為內核，采用DS18B20作為溫度傳感器，通過四位LED顯示，通過循環掃描實現了兩路溫度的采集與顯示。然后又經過過仿真測試證實了改設計方案經濟適用，實用性強，能夠測量?jī)蓚€(gè)地方的溫度，滿足溫室大棚，室內家居，工業控制等不同環境下的使用。（作者：李瑤，李亮，雷海銀）
