3.2 定時模塊

　　在數字電路中，定時實際上是產生一脈沖信號，其信號的高電平或低電平維持的時間可由計算電路參數而確定。555做單穩態觸發器時就有定時的作用，因此定時模塊可由555芯片完成。考慮到檢測電路中已使用了555做單穩態觸發器，因此可將兩模塊合二為一，既用作檢測電路又用作定時。其電路如圖4，定時的長短由電路參數R和C確定：

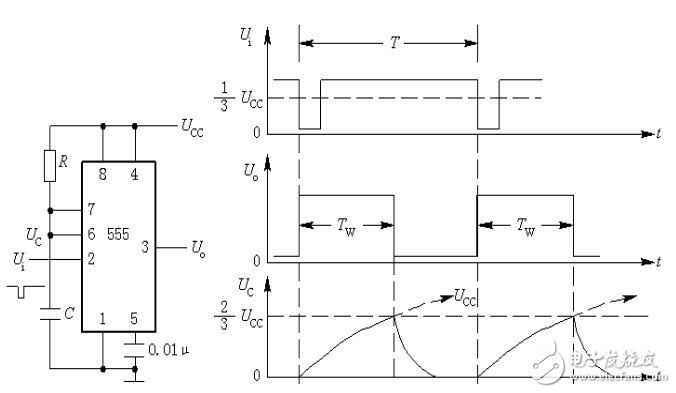

　　圖4 定時模塊電路圖

　　3.3 頻率控制模塊

　　課程設計的基本要求中，產生一頻率為1.2KHz的報警聲音。要實現這一要求很簡單，只要多加一片555芯片，用它做多諧振蕩器產生頻率1.2KHz. 3.3.1 555定時器做多諧振蕩器 若將555的引腳2與6相接，如圖3-4所示，就可形成多諧振蕩器。外接電容C通過R1、R2充電，而放電電流僅通過R2. 可求出：

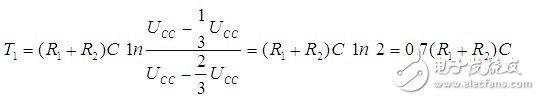

　　充電時間：

　　放電時間：

　　周期：

　　占空比：

　　由公式計算參數：

　　由于頻率為1.2KHz，電容C選取0.1uf，計算出電阻R1、R2的阻值約為1K、10K，選取1K、10K的電阻做R1、R2.

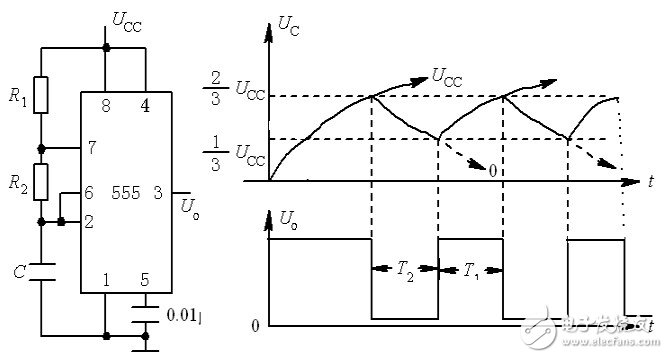

　　圖5 多諧振蕩器及波形圖

　　3.4 語音報警

　　語音報警是用蜂鳴器將電信號轉化成聲音信號，從而報警。只需要將蜂鳴器直接接入電路，當有高平信號時蜂鳴器就發生鳴叫。將它接在555德管腳上，另一接頭接地就可。

　　4 系統仿真測試

　　本電路由四部分組成：檢測電路、定時、分頻、報警。檢測電路是用555設計成的，其2管腳連接一個觸摸片，當用手觸摸時產生一低電平，555的三管腳就產生一個時長為16.5s的高平信號，從而使第二片555的四管腳的電平為高。第二片555是一個多諧振蕩電路，當四腳為高時，電路振蕩開始，產生一頻率約為1.2KHz的脈沖信號。蜂鳴器將電信號變?yōu)槁曇粜盘?hào)報警。圖6為系統仿真測試圖。

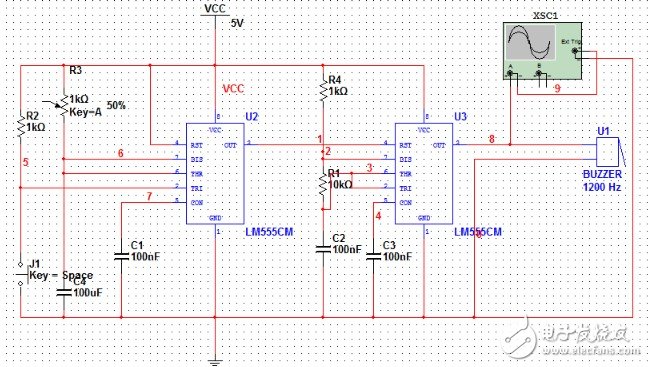

　　圖6 電路仿真圖

　　電路按設計電路接好，接通電源，觸摸觸摸片，蜂鳴器不響。用萬用表測量蜂鳴器兩端電壓，電壓為零。再測量第一片555三管腳的輸出電壓，在4.29V左右變化，第一片555工作正常。測量第二片555三管腳的輸出電壓，在4V左右變化，確定第二片555工作也正常。

　　通過仔細檢查發現有一塊555芯片插反了，改過后重新將電路接上電源，蜂鳴器響了，但是一直叫個不停，因?yàn)閷?shí)驗要求警報器警報十秒左右就能停下。通過與同組人討論發現接上按鈕開關后就能達到要求，因?yàn)檫@種開關按下接通后就斷開，用來顯示外界觸發脈沖。電路設計成功了。

　　5 結論

　　本文的基于555的簡易防盜報警器的設計方案，通過555將人體信號轉化為電信號，再由蜂鳴器將電信號轉化為聲音信號從而達到報警的要求，用一滑動變阻器來控制蜂鳴器報警時間。經驗證，本方案所設計的簡易防盜報警器能達到報警要求，當有人非法闖入時可以產生警告并使室主做好防衛工作，電路簡單，實用性強。
