在此系列的第一部分中，討論過高電流柵極驅動器如何幫助系統實現更高的效率。高速柵極驅動器也可以實現相同的效果。

高速柵極驅動器可以通過降低FET的體二極管功耗來提高效率。體二極管是寄生二極管，大多數類型的FET固有。它由p-n結點形成并且位于漏極和源極之間。圖1所示為典型MOSFET電路符號中表示的體二極管。

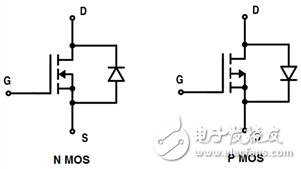

圖1：MOSFET符號包括固有的體二極管

限制體二極管的導通時間將進而降低其兩端所消耗的功率。這是因?yàn)楫?dāng)MOSFET處于導通狀態時，體二極管上的壓降通常高于MOSFET兩端的電壓。對于相同的電流水平，P = I×V（其中P是功耗，I是電流，V是電壓降），通過MOSFET通道的傳導損耗顯著低于通過體二極管的傳導損耗。

這些概念在電力電子電路的同步整流中發揮作用。同步整流通過用諸如功率MOSFET的有源控制器件代替二極管來提高電路的效率。減少體二極管導通可以使這種技術的優點最大化。

下面考慮同步降壓轉換器的情況。當高側FET關斷并且電感器中仍然存在電流時，低側FET的體二極管變?yōu)檎蚱谩Ｋ绤^(qū)時間短對避免直通很有必要。在此之后，低側FET導通并開始通過其通道導通。相同的原理適用于通常在DC / DC電源和電動機驅動設計中發現的其它同步半橋配置。

對于高速接通，柵極驅動器的一個重要參數是導通傳播延遲。這是在柵極驅動器的輸入端施加信號到輸出開始變高時的時間。這種情況如圖2所示。當FET重新導通時，體二極管將關斷?？焖俚膶?dǎo)通傳播延遲可以更快地導通FET，從而最小化體二極管的導通時間，進而使損耗最小化。

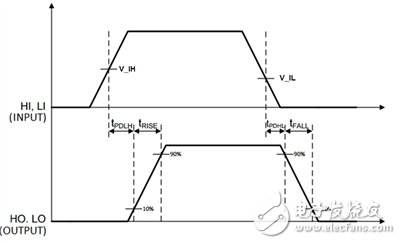

圖2：時間示意圖，t_PDLH是導通傳播延遲

TI的產品組合包括具有行業領先的高速導通傳播延遲的柵極驅動器。參見表1。

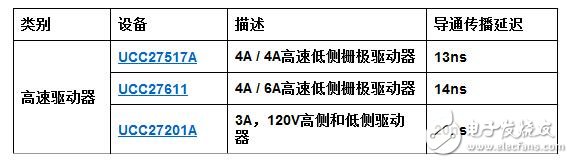

表1：高速驅動器

系統效率是一個團隊努力的結果。本博客系列介紹了高速和高電流柵極驅動器是關鍵件。立即訪問www.ti.com/gatedrivers開始設計您的高效系統。

其他信息

· TI Designs參考設計庫中展示了高效率系統中的高速柵極驅動器：

· “隔離GaN驅動器參考設計”。

· “用于電信的1 kW三路隔離DC / DC數字電源（-8V @ .25A）”。
