本文為大家介紹二極管與、或門，三極管非門電路原理。

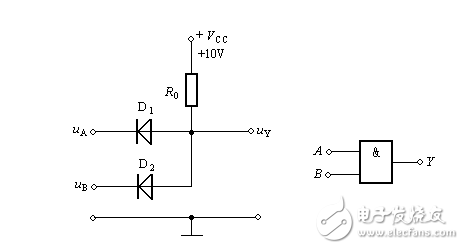

二極管與門電路原理

如圖，為二極管與門電路，Vcc=10v。

假設3v及以上代表高電平，0.7及以下代表低電平。

下面根據圖中情況具體分析一下：

1.Ua=Ub=0v時，D1，D2正偏，兩個二極管均會導通，此時Uy點電壓即為二極管導通電壓，也就是D1，D2導通電壓0.7v.

2.當Ua，Ub一高一低時，不妨假設Ua=3v，Ub=0v，這時我們不妨先從D2開始分析，D2會導通，導通后D2壓降將會被限制在0.7v，那么D1由于右邊是0.7v左邊是3v所以會反偏。

截止，因此最后Uy為0.7v，這里也可以從D1開始分析，如果D1導通，那么Uy應當為3.7v，

此時D2將導通，那么D2導通，壓降又會變回0.7，最終狀態Uy仍然是0.7v.

3.Va=Vb=3v，這個情況很好理解，D1，D2都會正偏，Uy被限定在3.7V.

總結（借用個定義）：通常二極管導通之后，如果其陰極電位是不變的，那么就把它的陽極電位固定在比陰極高0.7V的電位上;如果其陽極電位是不變的，那么就把它的陰極電位固定在比陽極低0.7V的電位上，人們把導通后二極管的這種作用叫做鉗位。

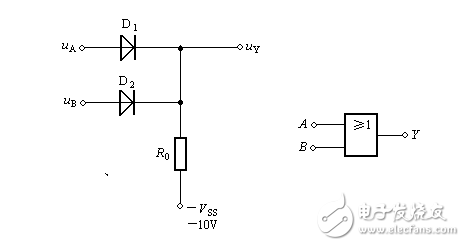

二極管或門電路原理

如圖，這里取Vss=0v，不取-10v

1、當Ua=Ub=0v時，D1，D2都截至，那么y點為0v.

2、當Ua=3v，Ub=0v時，此時D1導通，Uy=3-0.7=2.3v，D2則截至

同理Ua=0v，Ub=3v時，D2導通，D1截至，Uy=2.3v.

3、當Ua=Ub=3v時，此時D1，D2都導通，Uy=3-0.7=2.3v.

三極管非門電路原理

從4kΩ電阻到T1的“集電結”，到T2的發射結，再到1kΩ電阻，實際是兩只電阻、兩只pn結組成的串聯分壓電路，在這個回路中，越往下電位就越低。所以T1的基極電位總是高于集電極0.7V的。

pn結正向壓降0.7V，兩只pn結正向壓降1.4V，那么兩只電阻壓降為（5-1.4）V=3.6V，4kΩ電阻壓降為［4/（4+1）］×3.6V≈2.9V，故T1集電極電壓為5-2.9-0.7=1.4V。

水向低處流，電流也是向低處流。

A端輸入3.6V以上高電平電壓時，T1集電極1.4V電壓低于發射極電壓，4kΩ電阻電流經T1集點結流向T2發射結，使T2飽和，T4飽和，電路輸出低電平。

A端輸入1V以下低電平電壓時，T1發射極電壓低于集電極1.4V電壓，4kΩ電阻電流經T1發射結流向低電平輸入端A，T2得不到電流而截止，T4截止，Ucc經R2使T3飽和導通，電路輸出高電平，實現非邏輯關系。
