一．集成庫概述

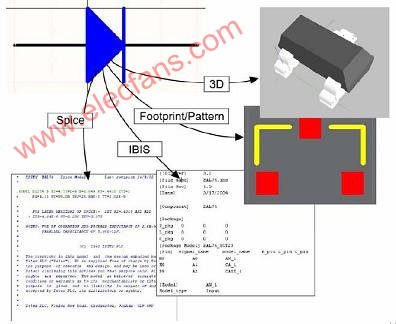

??? Altium Designer 采用了集成庫的概念。在集成庫中的元件不僅具有原理圖中代表元件的符號，還集成了相應的功能模塊。如Foot Print 封裝，電路仿真模塊，信號完整性分析模塊等。（關系圖如圖1）集成庫具有以下一些優點：集成庫便于移植和共享，元件和模塊之間的連接具有安全性。集成庫在編譯過程中會檢測錯誤，如引腳封裝對應等。
?

二．集成庫的創建
集成庫的創建主要有以下幾個步驟
1．）創建集成庫包
2．）增加原理圖符號元件
3．）為元件符號建立模塊聯接
4．）編譯集成庫
舉例：
1． 執行 File New Project Integrated Library, 創建一個包裝庫項目，然后重命名并保存到目錄， 如c:librarylibrary, 生成library.libpkg 集成庫包。

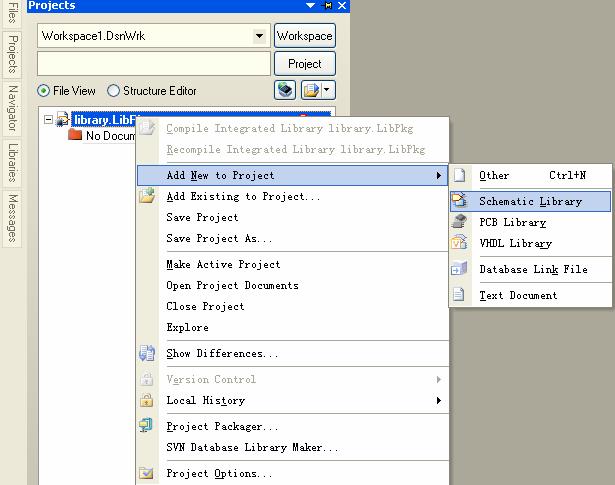

2． 在project 標簽右鍵點擊project 名，在彈出的菜單中選擇增加原理圖庫。（圖2）并命名保存。
?

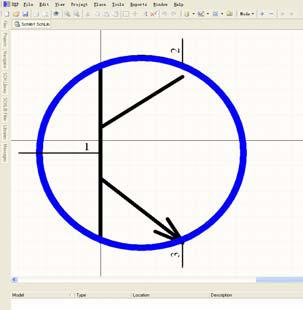

3． 在shclib 編輯界面，選擇Place 菜單下工具繪制一個元件符號，如圖3，添加一個NPN 晶體管。
?

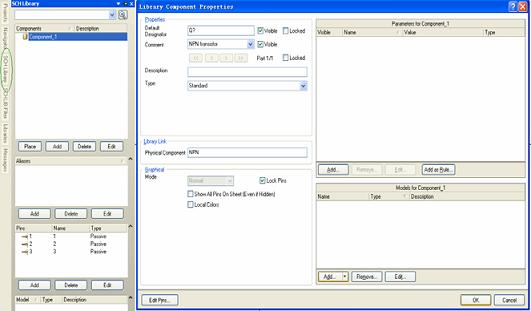

4． 在sch library 標簽下選擇默認元件名component_1,雙擊進入元件屬性對話框。在 “defaultdesignator” 處輸入默認符號名；（如Q？）在 “comment” 處輸入對元件的描述；（ 如NPN Transistor ） 在 “physical component” 處輸入元件的名稱；（NPN）如圖4。點擊OK 就生成了一個名為NPN 的元件。
?

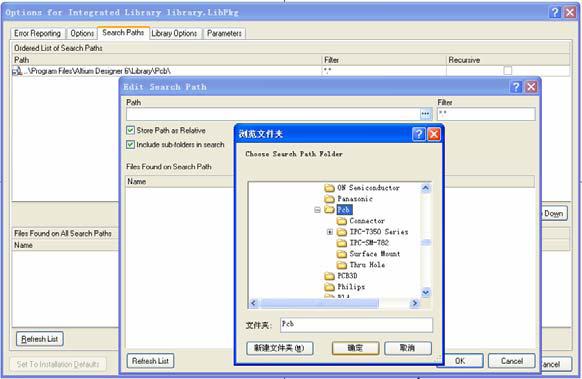

5． 在為符號元件建立模塊聯接之前，先建立查找路徑。選擇Projectproject Option…，進入project 屬性對話框，在Search Paths 頁添加模塊路徑。Footprint庫在Altium Designer 6 libraryPCB 路徑下。為了防止查找范圍過大，一般“include sub-folders in search” 不選中。然后點擊 “refresh list” 按鈕。如圖5
?

建立Footprint 模塊聯接

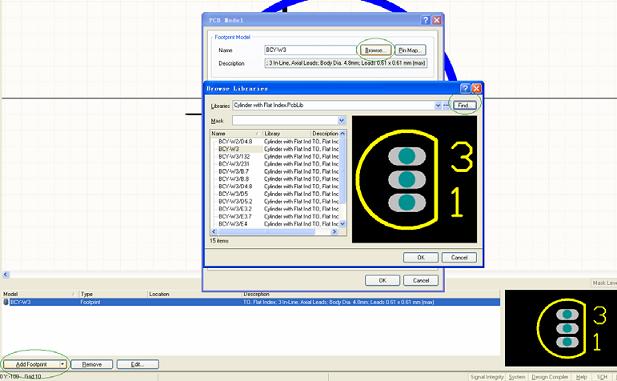

點擊shclib 界面下左下角Add Footprint,進入增加元件封裝界面，運用Browse 按鈕選擇Cylinder with flat index.pcblib 下的BCY-W3 封裝。也可以使用Find 按鈕來查找所需要的封裝。點擊OK，這樣封裝模塊就加載好了。如圖6

建立simulation 模塊聯接

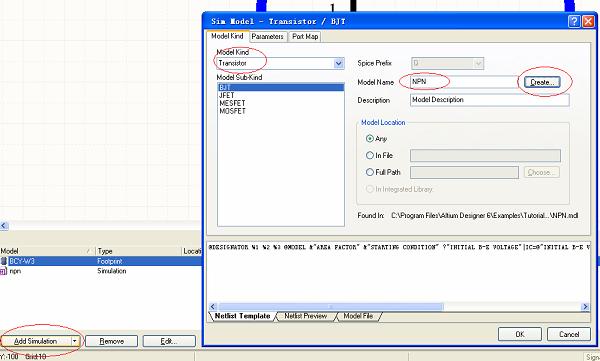

Altium Designer 的spice 模型文件格式是*.ckt 或 *.mdl，可以直接從元件供應商的網站下載相應的模型。本例的模型文件在 Altium Designer 6examples utorialscreating components 目錄下，把該目錄加載到 “search paths” 中。類似增加元件封裝，選擇 “Add simulation”, 彈出加載對話框，在 “model kind” 選項中選擇 “transistor”, 在 “model name”中輸入 NPN，（對應與NPN.mdl 文件）在 “description”中加入描述。點擊OK 這樣simulation 模塊就加好了。圖7。如沒有spice 模型，可以選擇 “create…” 按鈕手工添加一個模型。
?

建立signal integrity 模塊聯接

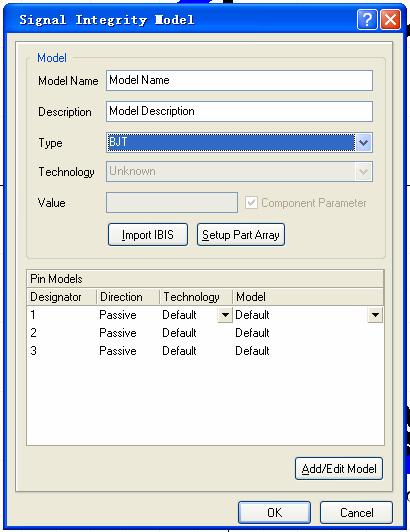

選擇 “Add signal integrity” 打開對話框，在“type”處選擇“BJT”類型，其他可以選擇默認值，也可以運用 “import IBIS”按鈕導入文件模型。點擊OK。 同上可以增加3D 模型，3D 模型文件格式是*.VRML,*.IGES.
?
6． 編譯集成庫，在project 標簽中，右擊library.libpkg，在彈出的菜單中選擇 compile integratedlibrary library.intlib. 編譯完成后，在c:libraryproject output forlibrary 目錄下生成 library.intlib集成庫。

三．集成庫的使用
點擊窗口左邊 library 標簽，打開庫對話框，點擊library…進入庫配制界面，install…按鈕可以增加集成庫，remove 按鈕可以移走不許要的庫。這樣就可以使用庫中元件了。

四．集成庫的編輯

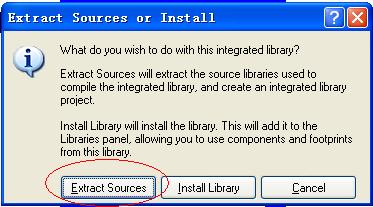

直接對集成庫的編輯是不允許的，所以先的把集成庫分拆成集成庫包。選擇Fileopen…選擇一個集成庫，如Altium Designer 6librarymiscellaneous device.intlib,在彈出的對話框中選擇 Extract sources, （圖9）這樣生成了miscellaneous device.libpkg，就會進入元件編輯界面，可以對元件以及對元件的各種模塊聯接進行編輯了。
?

五．創建元件Footprint 庫
在altium designer 中，封裝庫是以*.pcblib 格式存在，它可以嵌入到一個集成庫中，也可以在pcb 編輯界面中直接調用其中的元件。Altium designer 中封裝庫在altium designer6librarypcb 目錄中。
舉例：

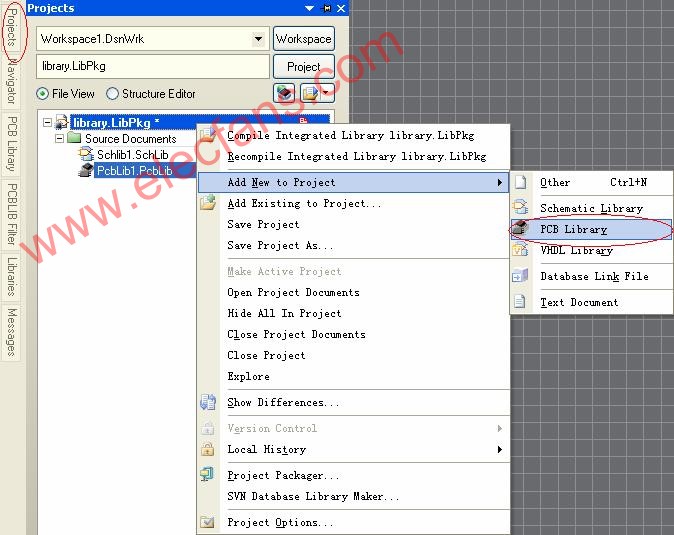

1． 在project 標簽中，右鍵點擊library.libpkg，選擇add new to projectpcb library,增加一個pcb 庫并命名保存為pcblib1.pcblib。如圖10

?2． 雙擊pcblib1.pcblib 文件打開pcb 元件庫界面。就可以運用placepad, placearc,placeline 等命令來繪制元件了。

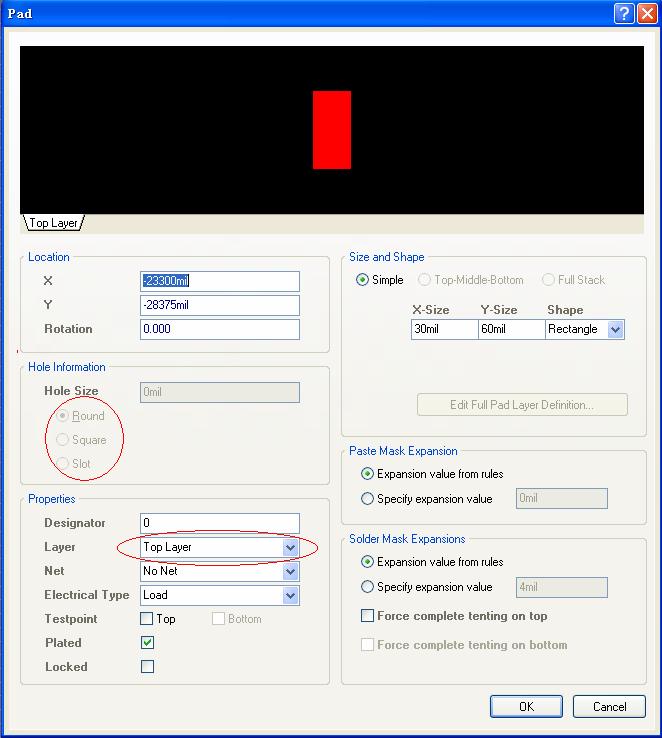

3． 雙擊焊盤，打開焊盤屬性對話框，可以對焊盤進行配制。如圖11，在 “property”選項中可以設定焊盤類型，Top layer 對應SMD 焊盤，multi layer 對應穿孔。 “Hole information” 可以設定孔的形狀，如方孔，槽形孔等。雙擊line，可以對線條進行配制，如果線條表示元件的外形，則設定在 top overlay 層。
