對于簡單走線等長在以前文檔中都有涉及這里不再復述了,下面內容將給大家介紹一下有關Xnet等長的設置問題, 如現在主板DDR, IDE 等部分設等長問題.
注意: 以下設置方法不是公板方式,是我自己摸索的設置方法,所以大家不必效仿,僅供參考!如果大家有任何其它或簡單方法也請分享一下經驗!

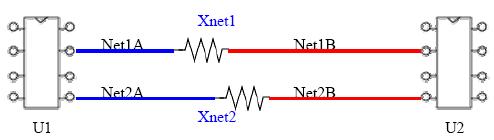

在這之前首先介紹一下一個新個概念Xnet,見下圖:
?
??? 我們把連續的幾段由無源元件(如電阻,電容或電感)連接的net合稱為一段Xnet.
??? 大家知道Allegro中有兩個常用的走線長度設置,PROPAGATION_DELAY, RELATIVE_ PROPAGATION_DELAY 都只能針對同一Net設置,
??? 下面是一個具體案例:
?
??? 現在要求U1 到U2 的走線Net*A + Net*B等長, 誤差為+/-20Mil,最簡單的方式就是分別設置Net*A等長和Net*B等長,誤差各為+/-10Mil, 這樣是可以達到要求,不過會加大Layout工程師繞線的難度,因為可能Net*A部分空間比較大有足夠的繞線空間,而Net*B部分沒有空間繞線,所以就比較難達到要求.
??? 如果一種設置能把Net*A與Net*B相加,然后再做等長比對,這樣就可以解決問題了, 好的就是Allegro都早為這些問題考慮過了,只要把Net*A 與Net*B設置為一個Xnet問題就解決一半了.
??? 下面內容將詳細介紹怎樣設置Xnet與Xnet等長.

第一部分: Xnet設置
(下面步驟可能有些簡單,不過能達到效果)
0, 需要Allegro Export版本或SPECCTRAQuest中設置, 還好大家有Cracked License天下無敵,什么版本都有J
1, 開啟Allegro Export或SPECCTRAQuest(以下省略,用Allegro簡稱這兩個), Open需要設置Xnet的板子.

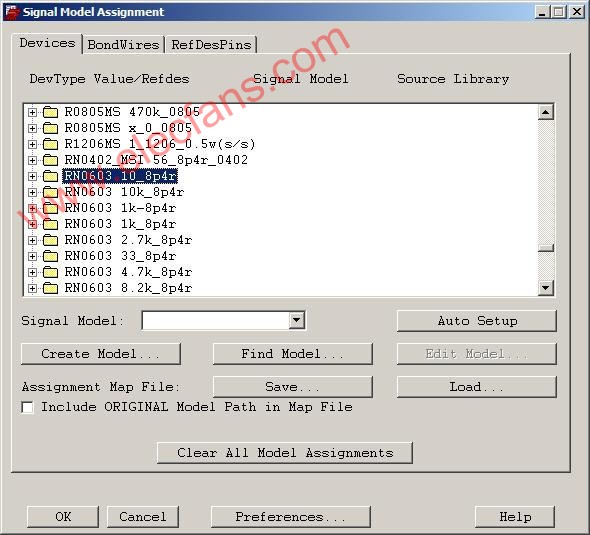

2, 點擊菜單 Analyze>SI/EMI Sim>Model…(比正常方式設置Model簡單了些)出來的建議定義DC net直接Yes 即可,然后出現下面的Model設置窗體:
?
3, 直接在DevType Value/Refdes 中選擇要設定Model 的器件或直接在板子上點選要設置Model的器件;
4, 點選Create Model,建立該零件的Model,(如果已經有該零件的Model,并在前面定義,然后Find Model即可,這里主要介紹沒有的情況)
?
在出現對話框中選擇Create ESpiceDevice model,點擊OK

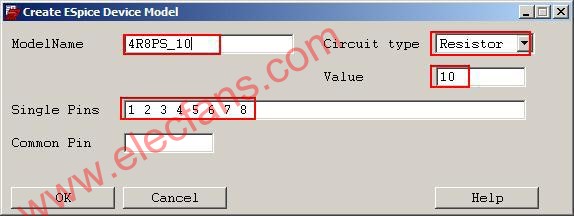

5, 出現下面窗體:
?
ModelName: 輸入產生Model的名字
Circuit type: 選擇Type, 電阻,電感或電容
Value: 值
Single Pin: 各Pin的連接順序, 中間為空格,
這里要注意要看零件的pin的排列,1 2 3 4 5 6 7 8,就是: 1 和2 是一個電阻,其它同理所以如果就是普通電阻電容那就更簡單了.
?
Common Pin: 這里不用管它,空著就可以.
??? 上面都輸入好了就點擊OK,完成Model的建立.

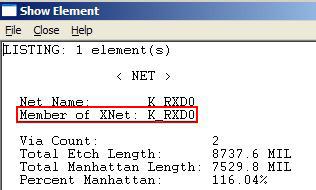

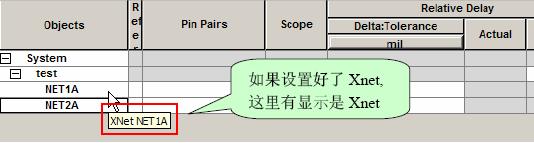

??? 點擊OK退出就可以發現連接該排阻的兩邊的Net 都有了個Xnet屬性,如下圖:
?
??? 這樣就可以搞定Xnet,很簡單吧!
??? 下面就開始等長設置吧!

第二部分 針對Xnet部分的等長設置
??? 設置好了Xnet后就可以在Allegro中設置該Xnet的等長了,有兩種方法可以設置Xnet的等長.

第一種, 使用Edit>Properties定義
??? 注意必須使用Pin Pair 才能定義Xnet等長
RELATIVE_ PROPAGATION_DELAY= GroupX : G : U1.5 : U2.4 : 0 : 20
??? 在沒有定義Xnet之前這樣定義時會提示錯誤的
??? 其它的和前面的等長設置方法都一樣.

如果大家覺得這樣設置有些麻煩的話,還有一招可以使用,見下面:

第二種, Constraint Manager 設置
1, 開啟Constraint Manager, 點選菜單Setup>Electrical Constraint Spreadsheet或直接點擊工具欄

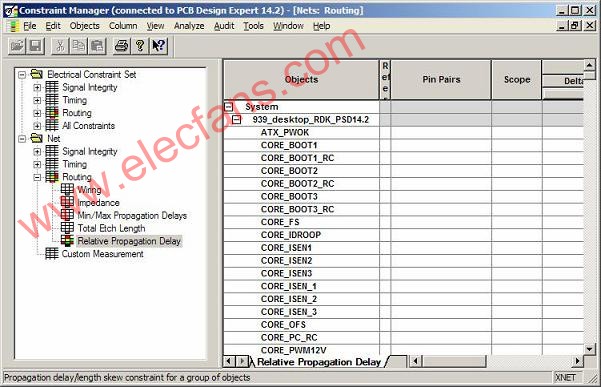

出現Constraint Manager 窗體:
?
對于Constraint Manager 的一般使用方法這里不再做詳細介紹, 如果用戶對這部分不熟悉
可以參考其它有關Constraint Manager 使用進行學習.
2, 因為我們目的是要設置等長, 所以我們用Relative Propagation Delay這屬性, 從左邊控制欄中選擇Net>Routing>Relative Propagation Delay,
3, 在右邊就會顯示整塊板子所有的Net或Xnet,
??

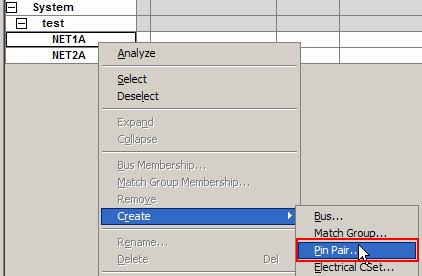

4, 建立需要等長的Pin Pair, 右鍵點擊需要建立Pin Pair 的Xnet
?

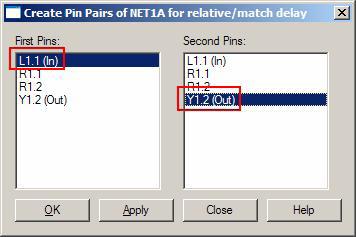

選擇起始Pin和結束Pin,
?
注意:
1, 這里沒有先后順序.
2, 如果Pin Pair 的兩個Pin Type全是Passive的話不能Creat, 所以這里還需要定義一下Pin的形態, 如:Out put, In put, Bidirectional等

下面是介紹如何在Allegro中定義Pin type。
如何在Allegro中定義Pin Type？
1， 點擊菜單Edit>Properties…
2， 在Find欄位中僅勾選Pin
3， 直接在PCB中選中需要修改Pin Type的Pin

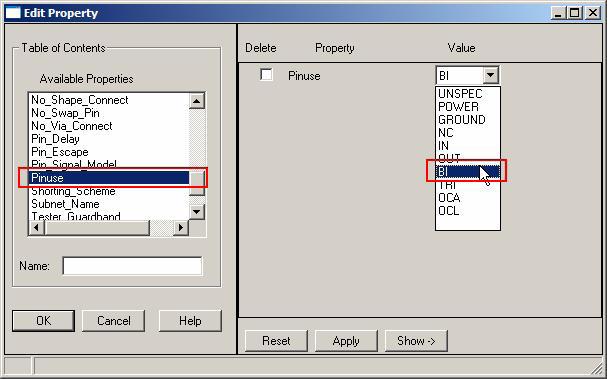

4， 出現下面窗體：
?
選擇Pinuse，在右邊定義為BI即可
5， Ok完成Pin Type定義
這樣就可以Create Xnet的Pin Pair 了。

點擊Apply或OK 就完成Pin Pair 設置.
?
5, 設置等長Group
當Xnet Pin Pair 建立完成后其它設置就和普通Pin Pair 設置等長是一樣的.
?

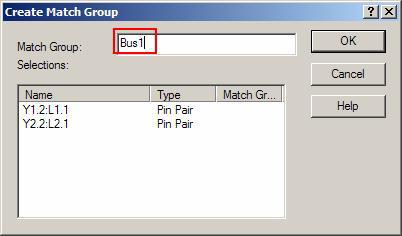

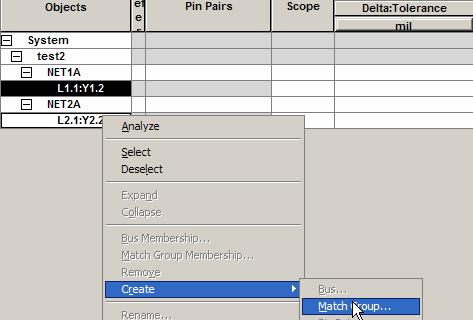

使用Ctrl鍵復選所有需要設置等長的Pin Pair, 右鍵Create>Match Group
?
輸入Group名字;
?

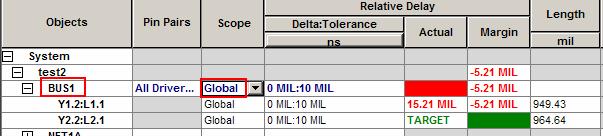

注意: Scope選擇Global
