先進的彎曲PCB

先進的彎曲PCB是一種多層復合布線板，它將印刷布線板（PWB）和柔軟型PCB（FPC）以多層結構層壓到一起。PWB和FPC有鍍銅通孔相互連接起來。該電路板最適合用于小巧、輕便的設備之中。

特點
(1)	有如下規格的新型號可以作為手機專用的最佳解決方案。 ·最小基底厚度：0.3mm（４層）、0.39mm（６層） ·最小線寬/間隔：0.075mm/0.075mm ·單面或雙面柔軟型PCB(FPC)的柔韌性（作為折頁）：半徑 3mm、180°折疊，可折疊200 000次以上。
(2)	可以無接觸、小間距連接，并可以在3維空間中非常緊湊地組裝設備。
(3)	在多層（３～８層）部分用電鍍通孔實現板于板之間的連接，因而極大的增強了可靠性。
(4)	組裝時的便利程度等同于通常的印刷布線板。
(5)	可提供“孔上芯片”（chip on hole )規格，由此可以將“盲通孔”（Blind via Holes)用作芯片焊盤。

總體規格

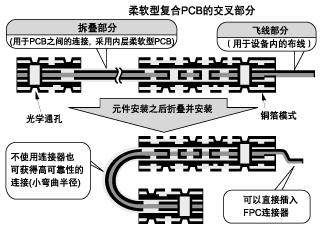

類型	可折疊型	飛線型
基底最小厚度*1	0.54mm ［4層］，0.61mm［6 層］，0.9mm［8層］
最小線寬度/間距	0.1／0.1mm
最小通孔直徑	φ0.2mm
最小通孔區域直徑（通孔）	［外層］φ0.5mm、［內層］φ0.5mm	［外層］φ0.5mm、［內層］φ0.65mm
最小通孔區域直徑（盲通孔）	［外層］φ0.5mm、［內層］φ0.5mm
最小通孔區域直徑（內置通孔）	［內層］φ0.5mm
焊接強度	多層：液態光學阻焊，F(xiàn)PC：薄膜覆蓋層
表面終飾	熱阻預涂熔劑，鎳金鍍膜，（用于飛線的鎳金鍍膜）
安全標準（UL認證）	(94V-0)

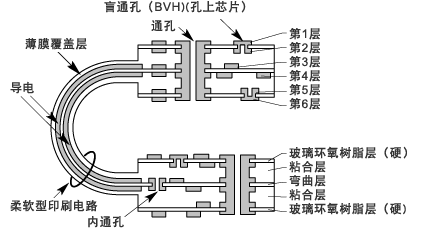

高級彎曲PCB的結構（6層為例）

柔軟型復合多層PCB〈彎曲堅固型規格〉

特點
(1)	多個壓制的層用柔軟型PCB（ＦＰＣ）在內部連接，因此改善了多層電路板之間的連接可靠性，并且減少了連接所占的空間和接頭的重量。
(2)	實現了窄間隔（0.5mm）的CSP和裸芯片安裝，由此實現超高密度的安裝而使設備更加緊湊精巧。
(3)	實現了“內部連接和通孔連接”、以及結構性層疊，所以可獲得超高密度的布線設計。（給設計提供了更大的自由空間，以便使產品更小、更薄。）

總體規格

類型		Ｆ１（ 5～8層）
層數		硬核層每面1 層
核心層結構		3～6層（聚酰亞胺，F(xiàn)R-4）
板最小厚度		0.8mm（6層）， 0.87mm（8層）
通孔直徑、圓孔直徑	共形通孔	φ0.15mm/φ0.35mm
	層疊通孔	ー
凹通內置通孔		可提供
內置通孔直徑		φ0.2mm
最小線寬度/間距＊2		0.09mm/0.09mm
CSP可安裝間距		0.8mm
安全標準		94V-0 （等待UL認證）

復合多層PCB〈堅固型規格〉

復合多層PCB可以安裝0.5mm間距的CSP,因而使PCB的大小和厚度均有所減少，可以實現高密度安裝設計。

特點
(1)	可以超高密度安裝小間距（0.5mm）CSP IC 和裸芯片。
(2)	凹通內置通孔和層疊貫通結構可實現超精細布線設計。

總體規格

類型		Ｒ１（ 4～10層）	Ｒ２（ 6～10層）
層數		硬核層每面1 層	硬核層每面2 層
核心層結構		２～8層（FR-4, FR-5）	２～6層（FR-4, FR-5）
板最小厚度		0.48mm，（6層） 0.6mm ，（8層）	0.56mm，（6層） 0.62mm ，（8層）
通孔直徑、圓孔直徑	共形通孔	φ0.15mm/φ0.35mm	φ0.13mm/φ0.275mm
	層疊通孔	ー	φ0.15mm/φ0.35mm
凹通內置通孔		可提供
內置通孔直徑		φ0.2mm
最小線寬度/間距＊2		0.09mm/0.09mm	0.075mm/0.075mm
CSP可安裝間距		0.8mm	0.5mm
安全標準（UL認證）		94V-0

固型PCB

夏普的堅固型PCB可以在長時間和惡劣條件下保持持續的良好性能，并以卓越的可靠性著稱，能滿足用戶的各種需要。

特點
(1)	符合各種各樣的規格，如SMT/COB/精細模式/多層PCB。
(2)	從CAD設計至電路板完成，均在全流線命令監控的系統下操作。
(3)	柔軟型PCB和堅固型PCB可以組合。

總體規格

參數	總體規格
設計模式寬度	4層	6層	8層
最小總厚度	0.35mm	0.45mm	0.6mm
設計模式寬度	內層：0.1mm 、　外層： 0.1mm、（局部：0.075mm）
設計模式間距	內層：0.1mm、　外層： 0.1mm
通孔種類	整個通孔，BVH（孔上芯片）， IVH
通孔區域直徑	φ0.2mm（終飾）
終飾加工（表面）	熱阻預涂焊劑，鎳金鍍膜，錫整平劑

系列

多層PCB		雙面PCB/其他
●細微孔PCB	●低散熱率	●細微孔PCB
●孔上芯片PCB （可安裝芯片）	●低電感PCB	●抗漏電PCB
●孔上芯片PCB （可安裝芯片）	●無鹵素

柔軟型PCB

柔軟型PCB是為提高空間利用率和產品設計靈活性而設計的，能滿足更小型
和更高密度安裝的設計需要。它也有助于減少組裝工序和增強可靠性。

特點
(1)	可提供高密度安裝電路、SMT和其它最合適的柔軟型PCB。
(2)	可提供用于有翻轉芯片安裝和線路結合能力的COF的高精度型和其它連接器安裝類型。

標準規格

層數	單面	雙面通孔
襯底材料	聚酰亞胺薄膜，無粘合劑聚酰亞胺
設計模式寬度	0.02 mm (MIN.)	0.05 mm (MIN.)
設計模式間距	0.04 mm (MIN.)	0.05 mm (MIN.)
通孔/焊盤直徑	－	φ0.1 mm／φ0.3 mm (MIN.)
覆蓋層	聚酰亞胺薄膜，隔熱涂料，液態阻焊

★系列
多層柔軟型PCB	雙面柔軟型PCB
單層柔軟型PCB	剛性彎曲型PCB
單面高精度柔軟型PCB	雙面高精度柔軟型PCB

※其他系列

粘合鎳金鍍膜

高柔軟型（彎曲能力）

高密度SMT
