ＬＭＨ６６２４是經改進的ＣＬＣ４２５的替代器件，其主要性能與特點如下：

●噪聲極低；

●使用±２．５～±６Ｖ雙電源或５～１２Ｖ單電源工作，在ＶＳ為±２．５Ｖ時的電源抑制比(ＰＳＲＲ)典型值為９０ｄＢ，無載電源電流(Ｉｓ)典型值是１１．４ｍＡ；

●增益帶寬(ＧＢＷ)達１．５ＧＨｚ，輸入電壓噪聲低至０．９２ｎＶ√Ｈｚ，輸入電流噪聲?ｉｎ?典型值為２．３ｐＡ√Ｈｚ；

●在電源電壓ＶＳ為±６Ｖ時，輸入失調電壓ＶＯＳ為±０．１ｍＶ?溫度漂移為±０．１μＶ／℃?，輸入失調電流ＩＯＳ典型值為０．０５μＡ?溫度漂移為０．７ｎＡ／℃?；

●開環增益為８１ｄＢ?典型值?時，共模抑制比?ＣＭＲＲ?達９５ｄＢ，壓擺率?ＳＲ?為３５０Ｖ／μｓ；

●輸出電壓擺幅在ＶＳ為±６Ｖ下的典型值為±４．９Ｖ，輸出電流典型值是１００ｍＡ，輸出短路電流為１５６ｍＡ；

●采用８引腳ＳＯＩＣ或５引腳ＳＯＴ２３封裝，引腳排列分別如圖１(ａ)和圖１(ｂ)所示。

２　應用簡介

２．１ 在較低增益(ＡＶ＜１０Ｖ／Ｖ)下的補償

在較低的增益下使用ＬＭＨ６６２４時，應在其外部進行補償。對于同相放大器電路，可以在反饋電阻Ｒｆ兩端并聯一只適當?shù)?a href="http://m.makelele.cn/tags/電容/" target="_blank">電容Ｃｆ，如圖２所示。設置補償電容Ｃｆ能使頻率響應削減至１ｄＢ以下。

在反相增益低于１０Ｖ／Ｖ的情況下，為獲得穩定的工作特性，可在放大器的兩個輸入端之間連接ＲＣ滯后補償網絡，該補償方案不影響放大器閉環增益，但影響同相輸入阻抗。

２．２ 單電源工作電路

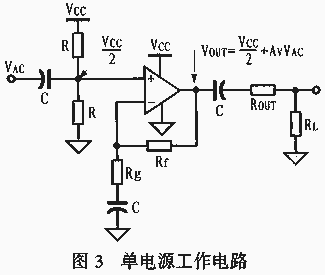

ＬＭＨ６６２４的單電源工作電路如圖３所示。放大器的輸入和輸出都采用電容耦合來設置ＤＣ增益。ＩＣ同相輸入端上的ＤＣ電壓為Ｖｃｃ／２，輸出端電壓為：ＶＯＵＴ＝Ｖｃｃ／２＋ＡｖＶＡＣ。

２．３ 低噪聲跨導放大電路

ＬＭＨ６６２４組成的低噪聲跨導?ｔｒａｎｓｉｍｐｅｄａｎｃｅ?放大電路如圖４所示。在放大器反相輸入端上，通常連接一只光電二極管。這種放大器的總輸入電流噪聲密度ｉｎｉ可由下式確定：

隨著反饋電阻Ｒｆ的增加，總等效輸入電流噪聲密度ｉｎｉ會急劇降低。其跨導增益由Ｒｆ設定，該放大器總的等效輸出電壓噪聲密度為：ｅｎｏ＝ｉｎｉ Ｒｆ 。

２．４ 低噪聲磁介質均衡器

圖５所示是一種可在磁通道中應用的高性能低噪聲均衡器電路。為產生低噪聲均衡，該電路可由一個積分器和一個帶通濾波器組合而成。其均衡器的輸出與輸入電壓之比為：

Vo/VIN=Ko[SC1R1+1/SC1(R1+R)+1]-(Rf/RF+Rg)[SLRg/S2LCR2Rg+SL(R2+Rg)+R2Rg]

公式中，Ｋ０＝１＋Ｒｆ／Ｒｇ 。

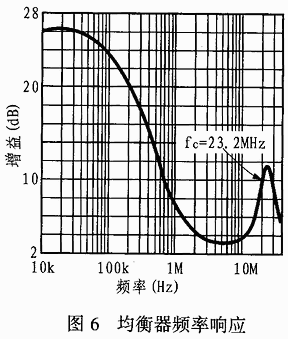

均衡器電路的頻率響應如圖６所示。
