鎘鎳鎘電池放電器

    鎳鎘電池的最大缺點是存在記憶效應。消除記憶效應的一種有效的方法是：每到第三次或者第四次充電之前先對電池進行一次完全放電，即放電到單節電池電壓下降到0.65V再給電池充電。這種方法可以使鎳鎘電池及時恢復容量以保證正常使用，但每次放電的終止電壓每節電池不得低于0.65V，否則電池會因?yàn)檫^(guò)度放電出現極性反轉而損壞。目前，許多市售的廉價充電器不具備放電功能。電子愛好者不妨按附圖所示電路自制鎳鎘電池放電器，它即簡單易制又能保證放電安全。
     如下圖所示，晶體管T1，T2與C1，C2，R1--R4組成無穩態多諧振蕩器，其振蕩頻率約為25KHz。在1.2V單節鎳鎘電池供電的情況下，T1與T2以25KHz的頻率交替導通，對該電池進行放電。由于T1集電極電路中接有大電感L1，故T1導通是的放電電流大于T2，整個放電電流不是恒定的，而是脈沖的。有利于電池恢復容量和延長使用壽命。
    當T2導通時大部分充電電流流過L1，該電感就以磁場的方式將部分能量存儲起來。當T2截止時，L1產生的感應電勢使發光二極管D2點亮。于是，在電池放電的過程中，D2以25KHz頻率閃亮（由于頻率太高，實際看起來像是持續點亮），表示電池正在放電。在此過程中，電池的端電壓逐漸下降。當它下降到0.65V時，，不能維持兩管交替導通，于是振蕩器停振，T1、T2均截止，電池即停止放電。同時D2也轉入熄滅狀態，表示電池已經完全放電，可以開始對電池進行充電。二極管D1的作用是防止L1儲存的能量通過R4和C2、R3放掉，以保證D2能夠正常點亮。
    為了保證T2有足夠的供電電壓，，D1應使用正向壓降較小的肖特基二極管（如BAT85）。D2可使用高效率的紅色發光二極管，以保證指示的亮度。L1用4.7mH的普通扼流圈即可。
    當電池電壓為1.2V時，放電電流約為200mA；當電池電壓下降到0.8V時，放電電流下降到100mA左右；在接近0.65V放電終止電壓時，放電電流減少到50mA左右。所需放電時間取決于電池的剩余容量，對于充滿電的600mAh的鎳鎘電池一般約需3~4小時。
    本電路適用于標稱電壓1.2V的單節鎳鎘電池。
     注意：制作此電路時，務必采用圖上標明的元件型號，如果買不到此元件，應采用性能接近的元件替代。比如三極管BC639，可用三極管KD-1402代換，但是要求代換的三極管放大倍數要大，放大倍數越大，效果越好。電路中的肖特基二極管不可用普通的二極管代換，如果找不到該型號，可用別的型號的肖特基二極管代換，但是性能指標跟上述會有些差異。電路中的扼流圈可用磁芯電感代換。

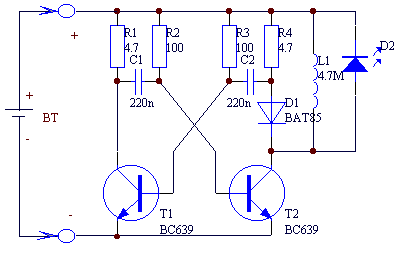

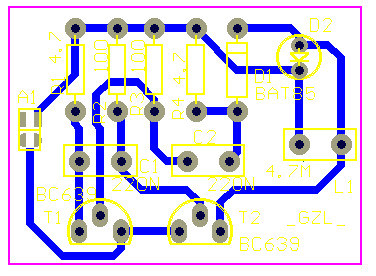

    下圖為電路圖和印刷板圖：
