該電路能使兩節鎳鎘電池，當充電至3V或放電至1?34V時，自動斷開充電或放電回路，有效地防止過充電或過放電。

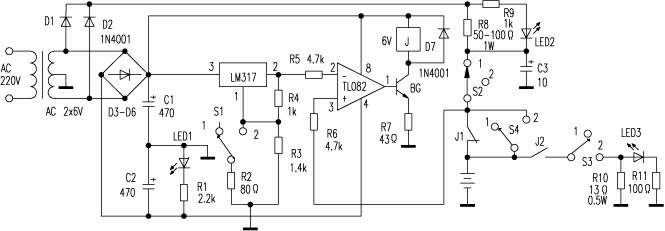

　　電路見附圖。D1、D2整流后的電壓供給電池充電，D3～D6整流后的電壓供給比較、控制電路。TL082構成比較電路，其2腳由LM317輸出提供一個恒定電壓作為參考基準，3腳電壓來自電池。2、3腳的電壓比較后由1腳輸出控制BG的開和關，再通過繼電器來控制充電或放電回路。
　　1?充電過程：將開關S置于“1”的位置，電池置于電池夾中，接通電源，此時TL082的2腳電壓為3V，而3腳電壓小于3V，1腳輸出負電壓，BG截止，J無電流流過，常閉接點J1閉合，電源通過R8、S2、J1對電池充電。當電池電壓上升到大于3V后，TL082的1腳輸出電壓為正，使BG導通，J得電后使J1斷開，充電完畢。此時TL082的3腳由R8和S2提供一個更高的電壓維持J的導通，直至斷開電源為止。LED2作充電指示用。
　　2?放電過程：當電池充電三四次后，要進行一次放電，以消除記憶效應。放電前，先將開關S置于“2”的位置，再放入電池，接通電源。由于此時LM317的輸出電壓設定為1?3V，電池電壓高于此值，TL082比較后，輸出一個正電壓使BG導通，J得電后常開觸點J2閉合(同時J1斷開)，電池經J2、S3、R10放電，同時點亮LED3。當電池電壓下降到近于1?3V時，TL082輸出電壓翻轉為負，BG截止使J2斷開，放電結束，LED3熄滅。
　　放完電后，將開關S置于“1”的位置就可以接著充電。
　　開關S選用具有四組接點的波段開關，R2、R3最好不用可調電阻，以免接觸不良影響恒壓源的電壓。電容C3不可不接，否則充電完畢后繼電器會出現“抖動”現象。
　　使用時要注意操作順序，放入電池，并將開關S置于相應位置后，再接通電源，否則將誤判為充電完畢而出現不充電的現象?！　?湖北　羅運忠　
　　實驗點評：
　　該裝置成本較低，簡單易做，經實際測試后，認為它能完成其電池的自動充、放電的功能。但是，此裝置還有一個小小的缺陷，那就是LED2并不能指示電池已經充滿的情況。因此，筆者建議在原電路上稍加改動，通過T來控制LED2，這樣，當電池被充滿后，LED2即可自動熄滅。
　　另據筆者了解，目前在市場上像這種能自動充、放電(消記憶性)的充電器很少見，而且比較昂貴，因此，該裝置具有一定的市場潛力。
