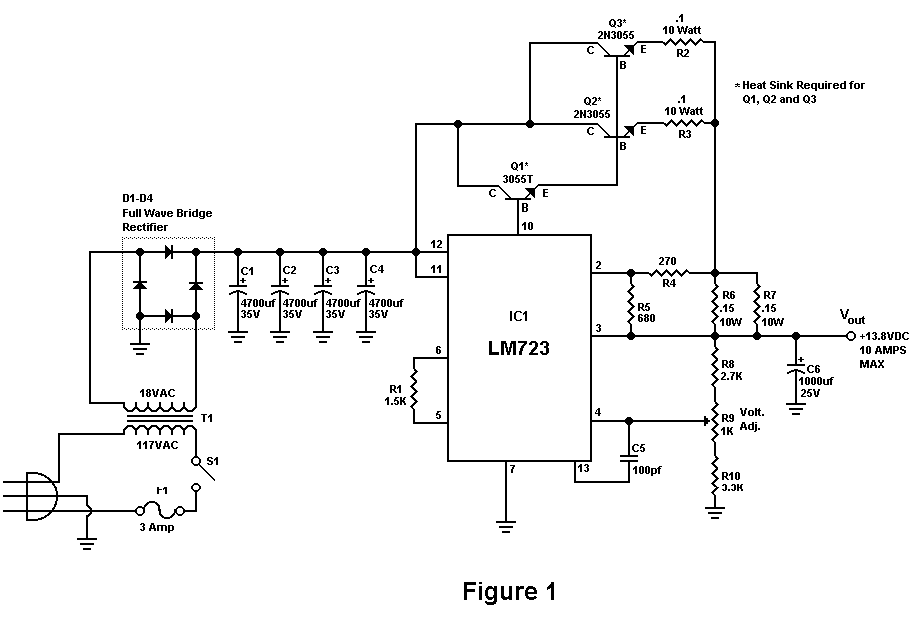

電路原理圖如下：
電路中的元件參數：
| R1 | 1.5K ¼ W |
| R2,R3 | 0.1 Ohm 10 W |
| R4 | 270 Ohm ¼ W |
| R5 | 680 Ohm ¼ W |
| R6,R7 | 0.15 Ohm 10 W |
| R8 | 2.7K ¼ W |
| R9 | 1K |
| R10 | 3.3K ¼ W |
| C1,C2,C3,C4 | 4700 UF/ 35 V |
| C5 | 100 P |
| C6 | 1000UF/25 V |
| IC1 | LM723 |
| Q1 | TIP3055 |
| Q2,Q3 | 2N3055 |
| S1 | 5A/250V紐子開關 |
| F1 | 3 A 快速保險 |
| D1-D4 | 25A/00V全橋 |
| T1 | 輸出電壓18 V/10A |

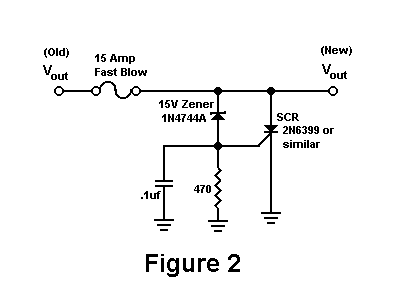

為了防止由于不慎引起的輸出電壓升高，給用電設備帶來災難性的損失，可以在輸出端增加如下的過壓保護電路：
