據2001 年的國際半導體技術未來發展預示，到2016 年MOSFETs 的物理溝道長度將達到低于10nm 的尺寸[1]，而這種尺寸條件會影響到MOSFETs 的基本工作原理，因此必須尋找新的替代器件。單電子晶體管(Single-Electron Transistor，SET)具有較小體積、較低功耗和較高開關速度性能，其高度集成化遠遠超過目前大規模集成化的極限，被認為是下一代超大規模集成電路的理想器件[2]。同時SET 與MOSFET 具有很好的互補性：SET 的功耗低、可集成度高、有庫侖振蕩新特性等優點，而MOSFET 器件的高速、高電壓增益和高驅動特性可以補償SET 固有的缺點。因此，將來SET 與MOSFET 的混合在集成電路中共同占主導地位，對于解決納米尺寸的集成電路具有很好的應用前景[3, 4]。

　　單電子進出量子點（島）使其上的靜電勢和能量狀態發生很大變化，它就可以作為傳遞數值信息的載體，制備成單電子存儲器和單電子邏輯電路等等。因此，SET 在現代電路的微電子領域有潛在的應用價值，特別是在計算機和數字系統中，經常要對兩個數的大小進行選擇決策，因此，本文基于數字邏輯電路的設計思想，首先研究了雙柵極SET 的輸入特性，再利用SET/MOSFET 通用方波門特性討論了具有‘與’、‘或’和‘異或’等功能的電路，并利用這些電路構造了一位比較器電路結構，最后用SET 的MIB 模型[5]進行了仿真驗證。

　　2. 混合SET/MOSFET 結構與特性

　　2.1 雙柵極SET 的特性

　　SET 由源極、漏極、與源漏極耦合的量子點（島）、兩個隧穿結和用來調節控制量子點中電子數的柵極組成。雙柵極單電子晶體管可以等效為一個四端元件[6]，如圖1（a）所示。圖中CD和CS為隧穿結電容, RD和RS為隧穿結電阻，CG1和CG2為柵極電容，VG1和VG2為柵極電壓，VDS為偏置電壓。

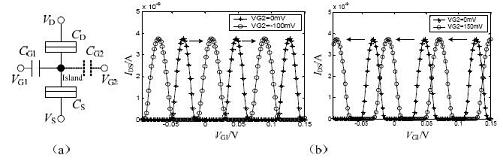

圖1 （a）雙柵極SET的等效示意圖 （b）雙柵極SET的I-V特性

　　當漏極與源極間電壓VDS不變時，隨著柵極電壓VG1的變化，兩個隧穿結上電壓也隨之相應變化，當隧穿結上電壓大于開啟電壓時，就會發生電子隧穿效應，即電子離開量子點（島），隧穿出一個結；或者電子隧穿一個結，進入到量子點（島）。這種隧穿過程隨著VG的變化呈現為周期性如圖1（b）所示。當VDS較小，漏極與源極間電流iDS表現出所謂的庫侖振蕩形式，其振蕩電壓的間隔是e/CGS1（e 是基本電荷）。另外，當VGS2<0 時，相位向右移動；當VGS2>0 時，相位向左移動。但如果VGS2<0 且VGS2較大時，會產生較高的勢壘，阻礙了隧穿電流的產生，所以GS2 V 取值一般不應太小[7]。

　　2.2 雙柵極SET 與MOSFET 的混合特性

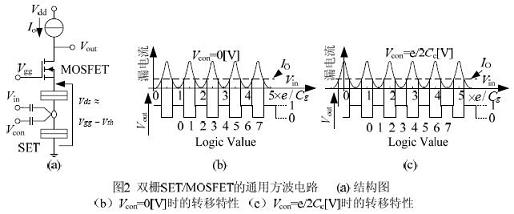

　　由SET 的周期振蕩特性和MOSFET 的閾值電壓特性可構成雙柵極SET/MOSFET 通用方波電路[8]，它是構成邏輯門電路的基本單元，如圖2 所示。

　　圖中雙柵SET/MOSFET 的通用方波電路由SET、MOSFET 和恒流源構成。SET 的漏極電壓由Vgg 控制，Vgg-Vth 要足夠低以確保SET 漏源電壓近似恒定工作在庫侖振蕩條件下，Vcon控制漏電流周期振蕩的相位。接入恒流源Io 后，當IdsIo時，輸出電壓為低電平。同時，這里的恒流源Io 可利用耗盡型NMOSFET 設置加以實現。

　　數字電路中，最基本的單元在于邏輯門設計。在上述電路基礎上，由雙柵SET/MOSFET基本電路單元可構造出所需的邏輯‘與或非’、‘異或’等基本門電路結構[9]，如圖（3）所示。當a=0，b=1 時，SET并聯門實現邏輯函數Z =X?Y功能；當a=1，b=0 時，SET并聯門實現邏輯函數Z =X?Y功能。當a=0，SET求和門實現邏輯函數Z =X⊕Y功能；當a=1，SET求和門實現邏輯函數Z =X⊕Y功能。

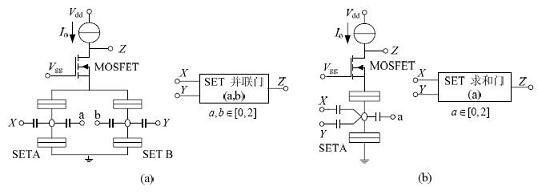

圖3 SET/MOSFET 構成的邏輯門電路及相應符號

　　3 SET/MOSFET 數值比較器的實現

　　在計算機和數字系統中，特別是在計算機中都具有運算功能，一種簡單而又常用的運算是比較兩個數X 和Y 的大小，因此，在多情況下都用到數字比較器，需要判斷出X>Y,X

(X>Y)=XY (1)

　　利用a=1，b=0 時的SET 并聯門電路實現；

(X

　　利用a=0，b=1 時的SET 并聯門電路實現；

(X=Y)=XY+XY （3）

　　利用a= 1 時的SET 求和門電路實現。

　　結合以上分析，利用SET/MOSFET 的混合結構設計出一位比較器的電路，如圖4 所示。

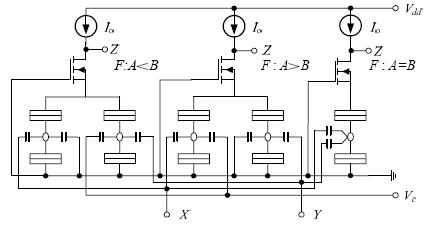

圖4 一位比較器電路圖

　　由圖4 可以看出，一位比較器由五個雙柵SET，三個耗盡型NMOSFET，三個恒流源構成。結構簡單，實現容易，更重要的是它的管子數大大減少，有利于進一步提高集成度，較好的適應了集成電路的發展要求，同時MOSFET 晶體管的高速、高驅動性為下一級電路的提供了可靠的工作環境。

　　4 仿真分析

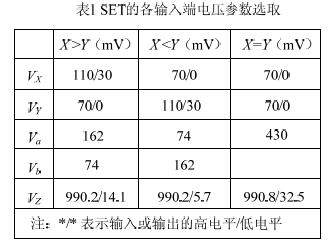

　　Mahapatra, Ionescu, Banerjee 等人2004 年提出SET 的MIB 數學模型[5]。該模型可以精確地描述SET 低溫低功耗下的I-V 特性。適當選取SET/MOSFET 的各物理參數使用該模型對該一位比較器進行仿真，得到圖5 的參數仿真分析結果，各參數選取如表1 所示。

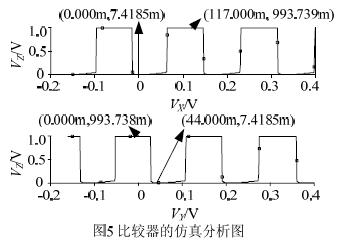

　　圖5 中X 和Y 為輸入信號，Z 為輸出信號。當輸入X 為高電平信號，Y 為低電平信號，輸出Z 實現的是X>Y 功能，如圖5 所示。同理可得，當輸入X 為低電平信號，Y 為高電平信號，輸出Z 實現的是X

　　本文作者創新點：基于數字電路的邏輯設計思想，利用SET/MOSFET 混合結構的傳輸特性，設計構造了一位數值比較器結構。通過仿真分析和驗證，該比較器的優點有：結構簡單；傳輸特性好；驅動負載工作能力強，通過適當選取混合SET/MOSFET 的各個物理參數，尤其是SET 的物理參數，可以達到低輸入電壓和高輸出電壓；同時利用混合雙柵極SET/MOSFET 實現‘同或’功能大大減少了管子的數目，更進一步提高了集成度，降低了功耗，更有利于大規模集成電路的實現。
