摘要：DS3906含有三個具有偽對數響應的可變電阻。當DS3906的內部電阻與外部電阻并聯使用時，可獲得小步長的線性響應。本應用筆記以及相關電子數據表用實例展示了通過并聯外部電阻獲得等效的、線性響應的可變電阻的方法。利用這個電子數據表，用戶還可以根據特定應用的要求嘗試不同阻值的外部電阻。

該應用筆記提到的電子數據表是用Microsoft Excel制作。用戶可下載這個文件，其中包含兩個工作表。

第一個工作表是"WithoutExtR,"，其中包含了內部可變電阻對應于每個編程臺階的標稱值。這僅是DS3906數據資料中數據的簡單拷貝。該工作表還給出了考慮最大偏差(由于工藝變化)后的電阻阻值。不帶任何外部電阻的標稱電阻變化曲線如圖1所示。因?yàn)殡娮鑂0和R1相對于編程值具有相同的變化規律，所以用一張圖來表示這兩個電阻(R0,1)。


圖1. 沒有外接電阻時標稱電阻的變化曲線

第二個工作表是"WithExtR,"，其中包含了可變電阻的值。該工作表還給出了使用外部電阻與DS3906內部電阻并聯后對應每個編程臺階所計算出來的等效電阻。然后將等效電阻制成圖表(圖2)，以便于觀察等效電阻的變化規律，而且還給出了對應于每個編程臺階的等效電阻值。

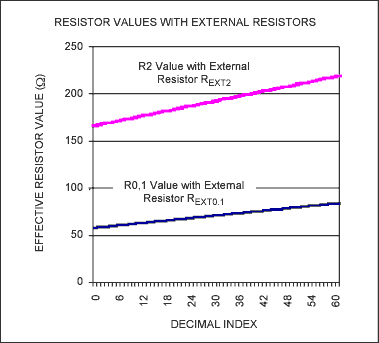

圖2. 外部電阻與DS3906內部電阻并聯后計算出的等效電阻

用戶輸入

該電子數據表允許用戶更改外部電阻(如下所示)。因?yàn)閮?nèi)部電阻R0和R1具有相同變化規律，對于任何給定的外部電阻，它們的等效電阻變化規律也相同。因此，只需提供一個外部電阻值(REXT0,1)，便可顯示出這兩個電阻的情況。

External R0,1 Value (REXT0,1)	105
External R2 Value (REXT2)	310

結論

利用專為DS3906電阻計算設計的電子數據表，用戶可以方便地改變外部電阻，并輕松地得到每個編程臺階所對應的等效電阻值。
